GRB型

辊纹束带类型

橡胶辊纹束带位于顶部的负载压板和下方的缸体之间。橡胶辊纹束带由高质量的弹性体和硫化增强钢带制成。负载压板和缸体由铸铝制成。密封面经过加工。所有其他表面都经过喷砂处理。这一设计理念，实现了非常低的垂直和横向刚度，所以与其他空气弹簧类型相比具有更低的固有频率。


这种空气弹簧几近完美的设计用于广泛的应用范围，特别是用于高动态力运行的设备和试验台系统或非常恶劣的环境条件。

应用

被动隔振:

  • 计量光学仪器
  • 电子显微镜
  • 测量过程
  • 高程度隔振要求
  • 激光技术设备
  • 测量设备仪器

主动隔振:

  • 大型悬浮基础隔离 (>20t)
  • 高动态力应用

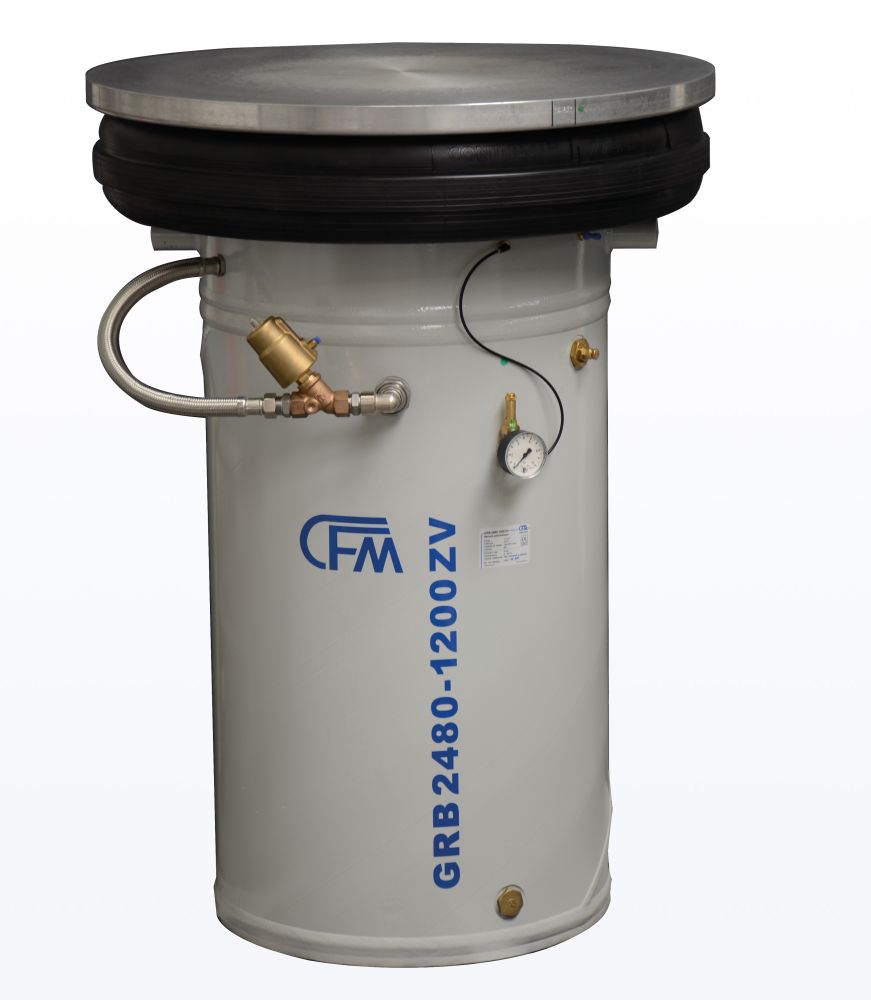

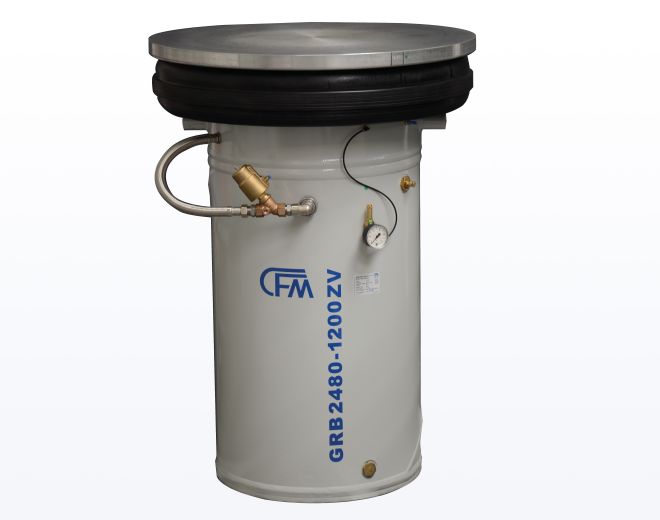

空气弹簧 GRB 2480-1200 ZV

产品型号

*VD型的固有频率与标准值略有不同。请联系我们了解详细规格。

型号工作运行压力 [bar]负载能力 [kN]垂直固有频率 (dyn.) [Hz]
GRB 780 /-MD /-VD*
GRB 780 /-MD /-VD*
GRB 780 /-MD /-VD*		4
6
8		52
78
104		1,7
1,6
1,5
GRB 1240 /-MD /VD*
GRB 1240 /-MD /VD*
GRB 1240 /-MD /VD*		4
6
8		83
124
165		1,5
1,4
1,3
GRB 1820 /MD /VD*
GRB 1820 /MD /VD*
GRB 1820 /MD /VD*		4
6
8		122
184
244		1,4
1,3
1,3
GRB 2480 /MD /VD*
GRB 2480 /MD /VD*
GRB 2480 /MD /VD*		4
6
8		165
248
329		1,5
1,4
1,4
GRB 2480-1200 ZV /AV
GRB 2480-1200 ZV /AV
GRB 2480-1200 ZV /AV		4
6
8		165
248
329		0,85
0,80
0,75
GRB 2480-840
GRB 2480-840
GRB 2480-840		4
6
8		165
248
329		1,05
1,00
0,95
