安装导轨

具有DIN 650标准T型槽

基本描述

如果只需要少数T形槽，安装导轨是安装平台的替代安装加固元件。根据应用，CFM提供特定设计和各种材料的安装导轨。安装导轨可提供单槽或双槽。



表面处理

  • 无喷涂
  • 电镀锌
  • 镀镍
  • 喷涂镀锌和喷漆

我们还根据您的规格要求进行特殊设计生产。

S1设计

根据DIN 529，使用锚固结构或地脚螺栓安装在混凝土基础上

•头侧和顶侧根据DIN 876/III进行加工
•侧面和底面不处理
•用于欠浇或浇注（嵌入土壤中）
•T型槽符合DIN 650标准
•两端带提升口的T形槽
•长度可达6000毫米

CFM提供不同类型的锚固系统，用于将T形槽轨道固定到混凝土地面或基础上。

单槽

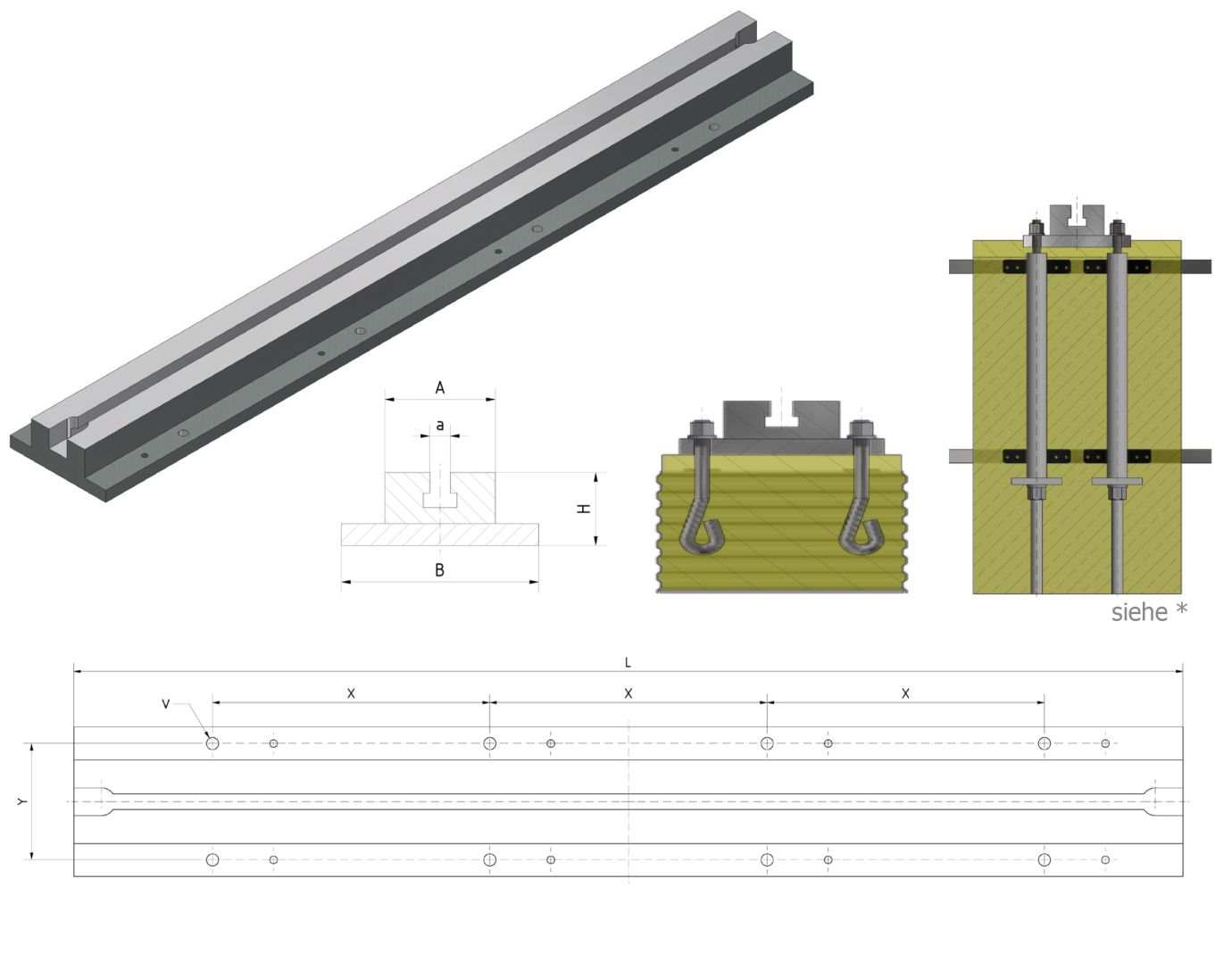

S1-1设计

T型槽根据DIN 650宽 A [mm]宽 B [mm]高 H [mm]螺栓尺寸 V
孔深度 X [mm]孔深度 Y [mm]重量 [kg/m]
14 H127014060M1050010543
18 H128017075M1250012562
22 H1210021075M1650015572
28 H12*151270100M20500210132
36 H12*160320125M24500240178

*表示只适用CFM锚固结构固定。

双槽

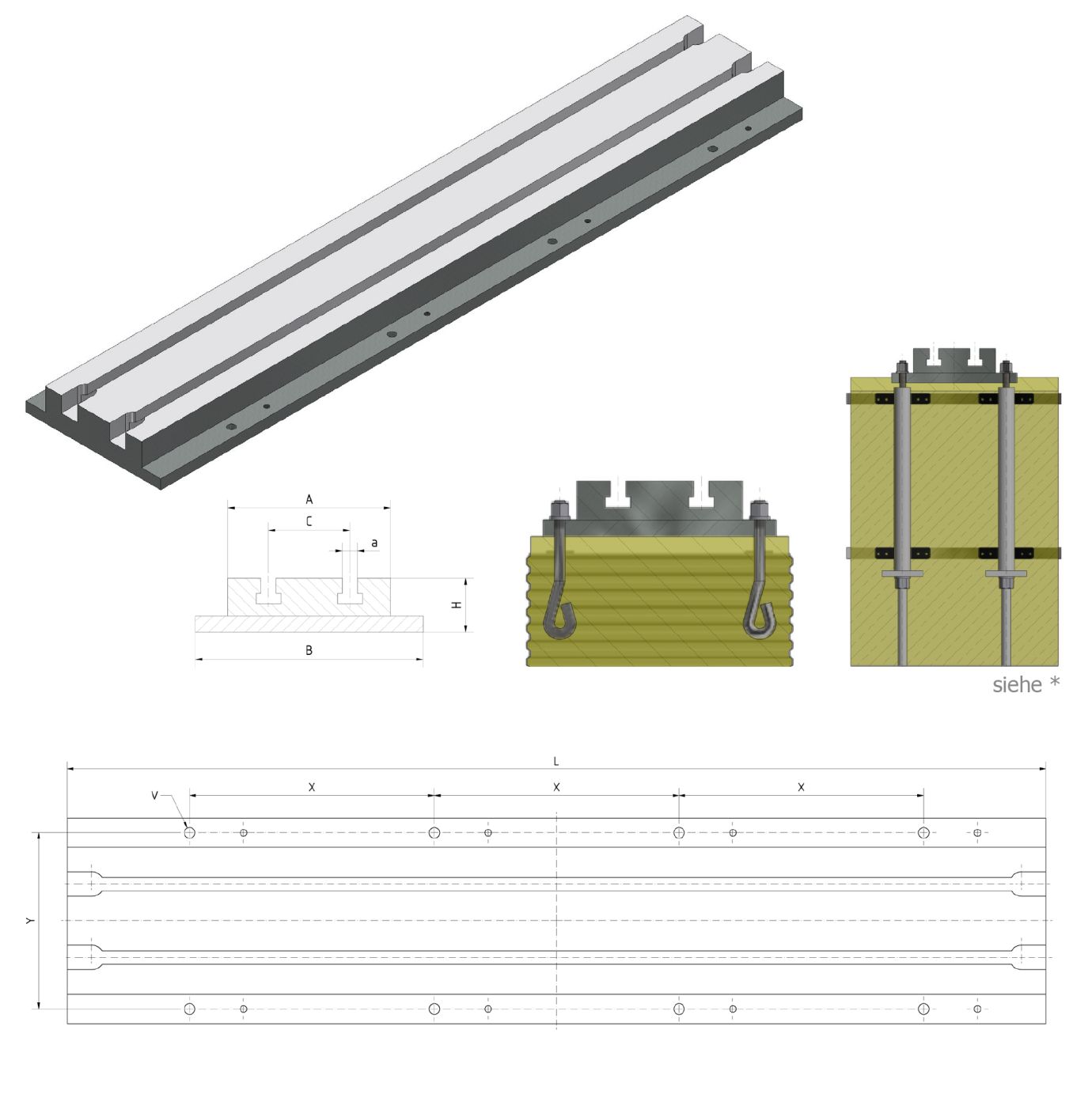

S1-2设计

T型槽根据 DIN 650宽 A [mm]宽 B [mm]高 H [mm]槽间距 C [mm]螺栓尺寸 V
孔深度 X [mm]孔深度 Y [mm]重量 [kg/m]
14 H121401906070M1050017567
18 H121602207580M1250020595
22 H1220028075100M16500255116
28 H12*300400100150M20500360232
36 H12*320450125150M24500380305

*表示只适用CFM锚固结构固定。

S2设计

用于安装在根据DIN 876/III加工的钢表面上

•用于螺纹连接
•头部、顶部和底部经过机加工
•侧面不加工
•根据DIN 974-T1制作固定螺栓口
•适用于符合DIN EN ISO 4762的带内六角的加长螺栓
•T型槽符合DIN 650标准
•两端带提升口的T形槽
•长度可达3000毫米

单槽

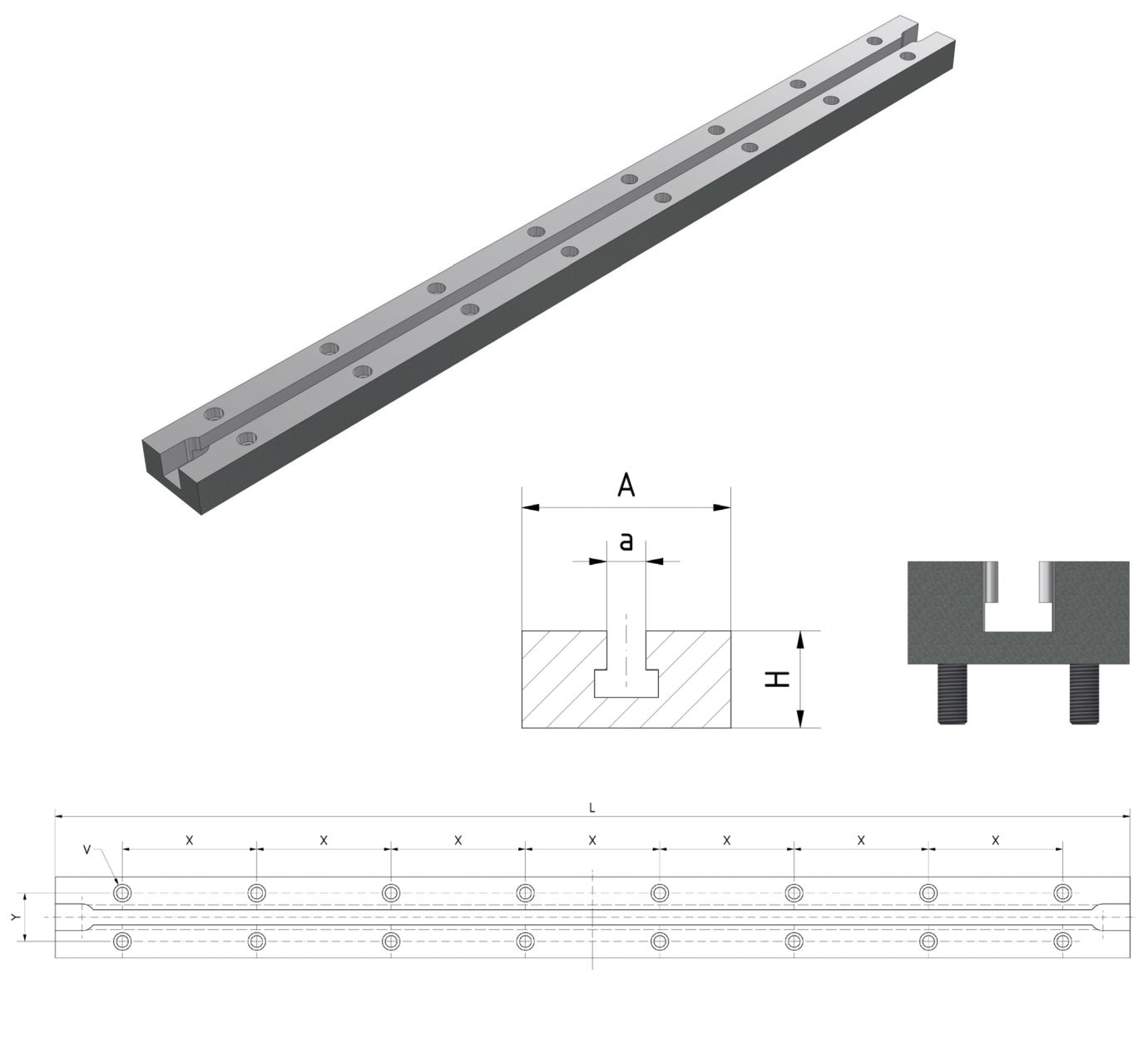

S2-1设计

T型槽根据DIN 650宽 A [mm]高 H [mm]螺栓尺寸 V
孔深度 X [mm]孔深度 Y [mm]重量 [kg/m]
14 H127040M10 x 452004518
18 H128050M12 x 552005025
22 H1210050M16 x 602006029
28 H1215170M20 x 802509067
36 H1216090M24 x 1002509586



双槽

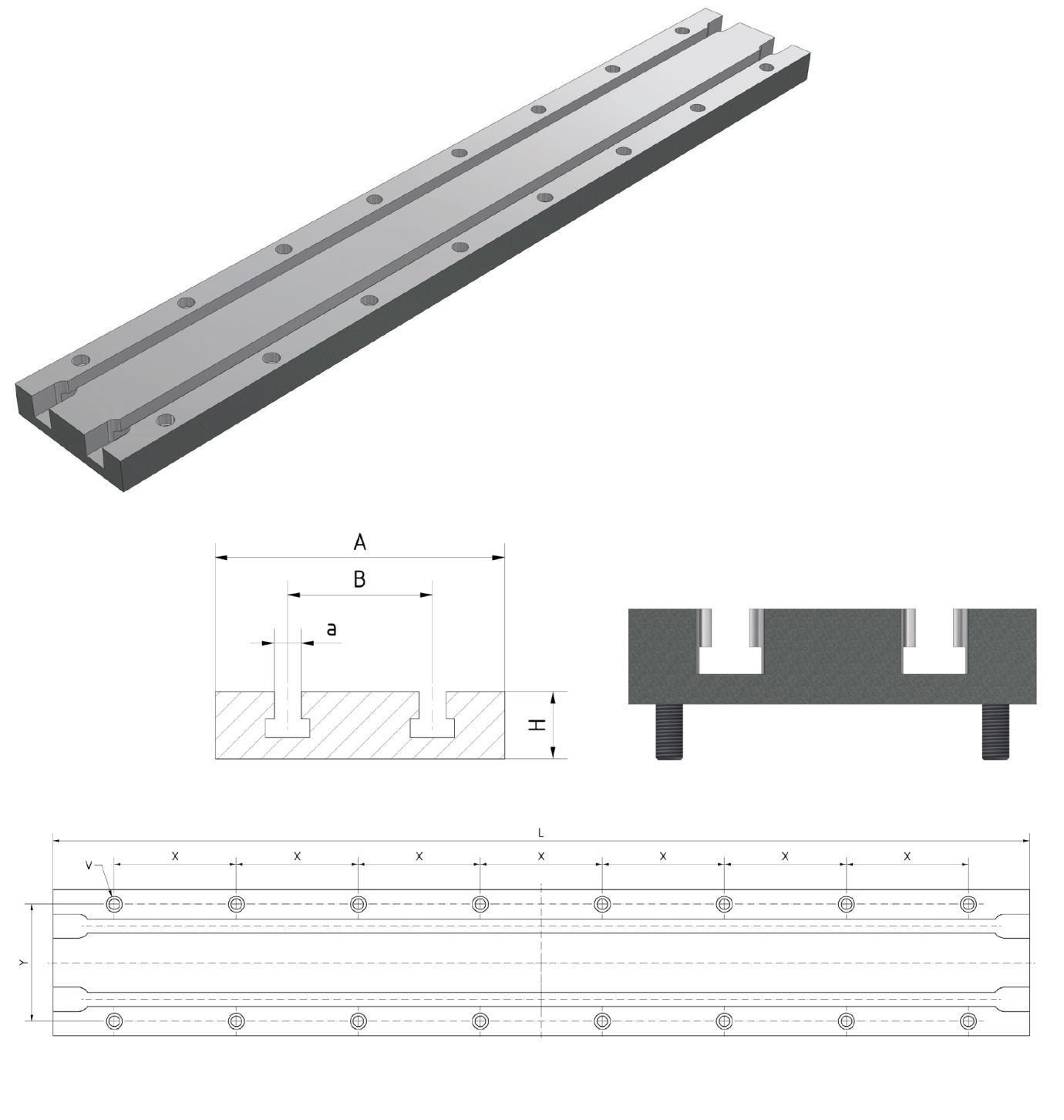

S2-2设计

T型槽根据 DIN 650宽 A [mm]高 H [mm]槽间距 B [mm]螺栓尺寸 V孔间距 X [mm]孔间距 Y [mm]重量 [kg/m]
14 H121404070M10 x 4520011537
18 H121605080M12 x 5520013051
22 H1220050100M16 x 6020016060
28 H1230070150M20 x 80250240135
36 H1230090150M24x100250245161



S3设计

用于焊接到加工后的钢平面表面

•头部、顶部和底部经过加工
•侧面不加工
•T型槽符合DIN 650标准
•两端带提升口的T形槽
•长度可达3000毫米

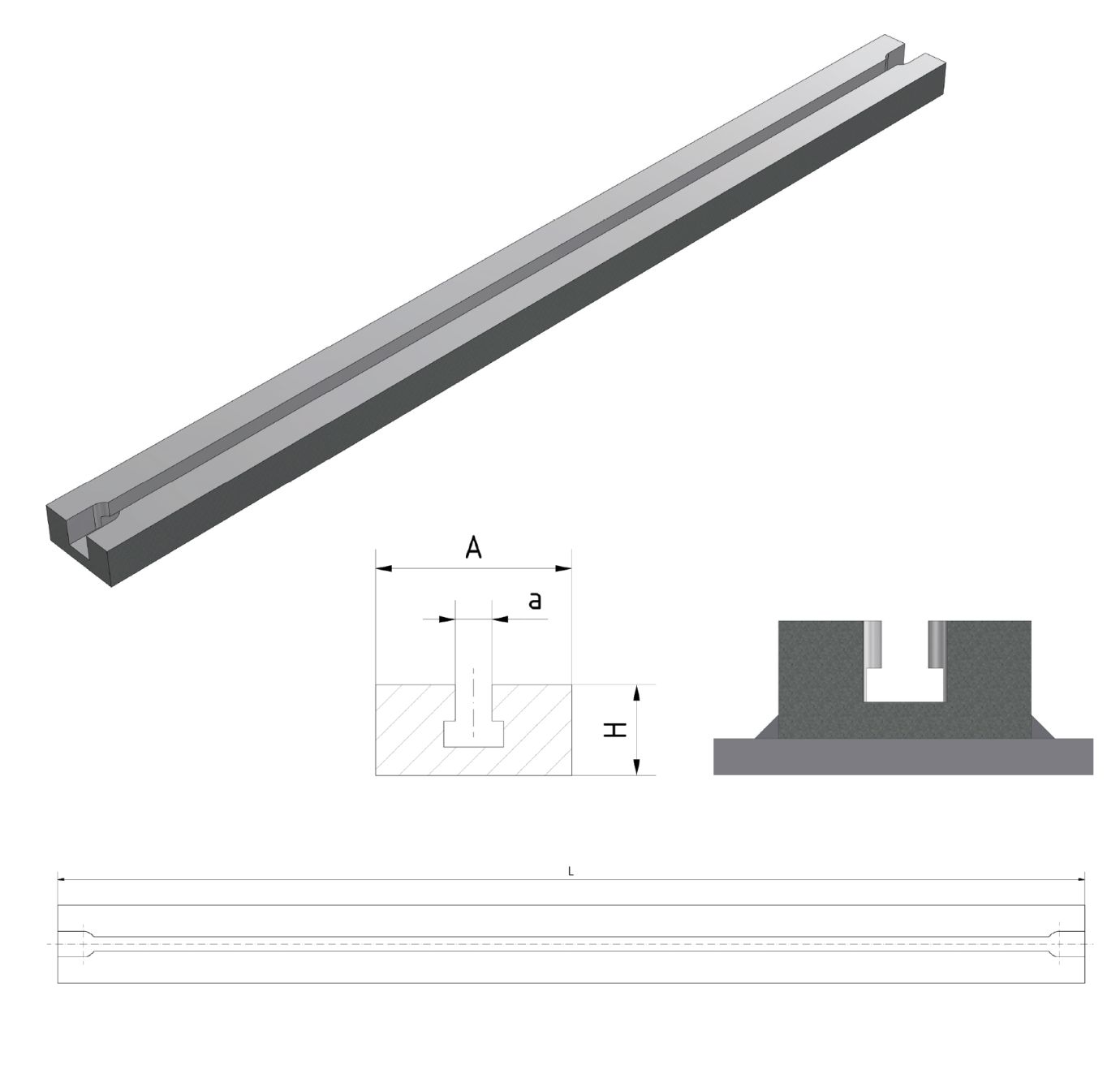

S3-1设计

T型槽根据 DIN 650宽 A [mm]高 H [mm]重量 [kg/m]
14 H12704018
18 H12805025
22 H121005029
28 H121517067
36 H121609086

安装槽预埋的安装导轨

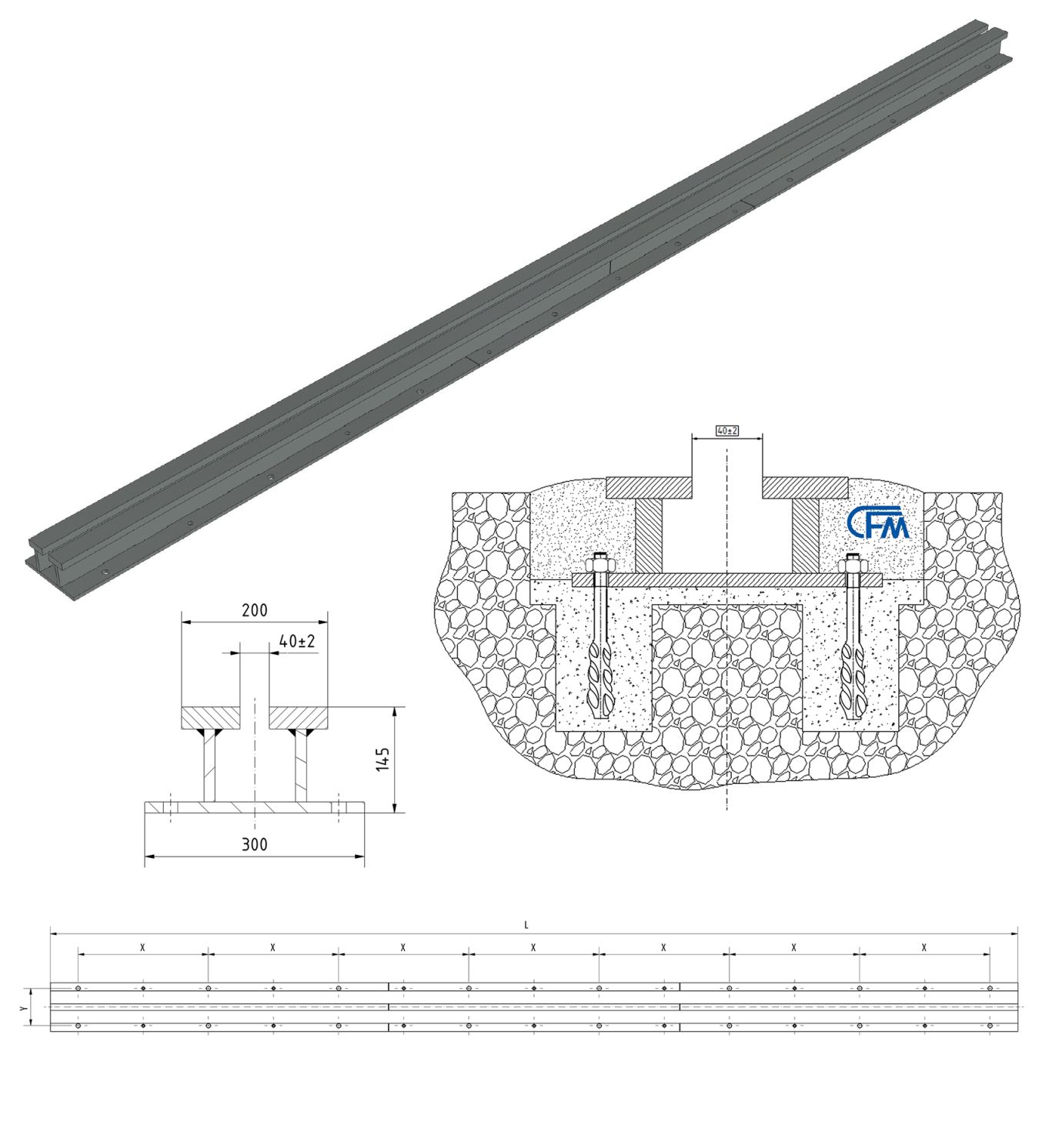

SP S1-40设计

•用于浇筑锚固在混凝土地面或混凝土基础上
•顶面不加工
•根据客户规范进行紧固，例如根据DIN 529 E使用地脚螺栓
•根据客户要求进行热镀锌
•单根长度（x）可达6000毫米
