Rails d´amarrage

avec rainure en T selon DIN 650

Les rails de serrage sont un élément de fixation alternatif lorsque seulement quelques rainures en T sont nécessaires. Selon l'application, CFM Schiller propose des rails de serrage de différents types et matériaux.

Les rails sont disponibles avec des rainures simples ou doubles.



GÉNÉRALITÉS

Les rails de serrage sont un élément de fixation alternatif aux plaques de serrage lorsque seulement quelques rainures en T sont nécessaires. En fonction de l'application, CFM Schiller propose des rails de serrage de conception spécifique et fabriqués dans différents matériaux. Les rails de serrage sont disponibles avec des rainures simples ou doubles.



TRAITEMENTS  DISPONIBLES

  • non traité
  • électrogalvanisé
  • nickelé
  • galvanisé et peint par pulvérisation

Nous fabriquons également des formes spéciales s'écartant de notre standard selon vos spécifications.

Construction type S1

Pour le montage sur une fondation en béton au moyen d'une construction d'ancrage ou de tige selon la norme DIN 529.

  • Les surfaces côté tête et supérieure sont usinées mécaniquement selon la norme DIN 876/III.
  • les faces latérales et le fond ne sont pas usinés
  • pour coulage immergé ou incrusté (encastré dans le sol)
  • Rainure en T selon DIN 650
  • Rainure(s) en T avec encoche(s) d'extraction aux deux extrémités
  • Longueurs jusqu'à 6 000 mm

CFM propose différents types de systèmes d'ancrage pour fixer les rails à rainure en T à un sol en béton ou à une fondation.

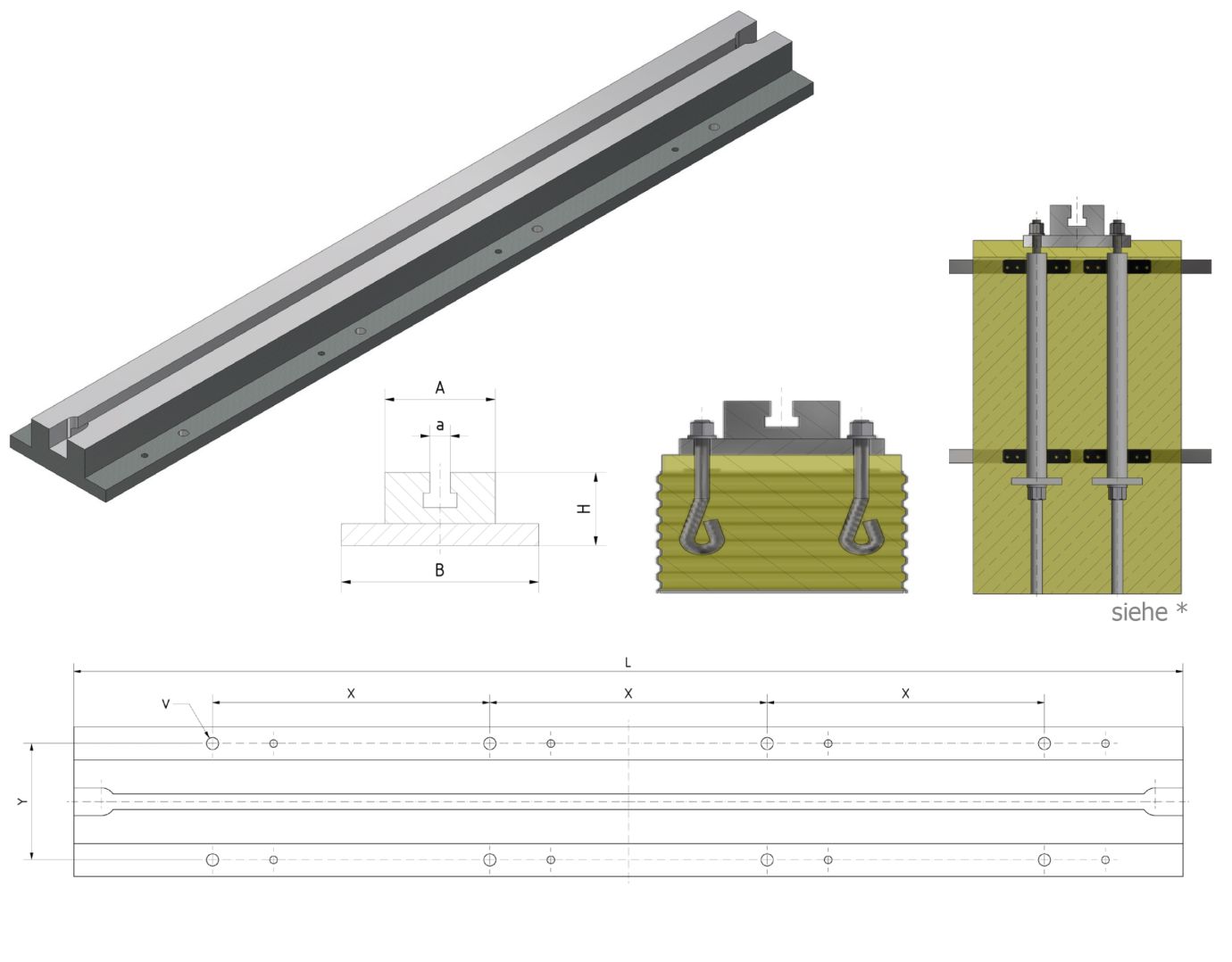

Rainure simple

Construction S1-1



Rainure en T selon
DIN 650
largeur A [mm]largeur B [mm]Hauteur H [mm]Taille d´écrou V
Entraxe X [mm]

Entraxe Y [mm]

Serrage [kg/m]
14 H127014060M1050010543
18 H128017075M1250012562
22 H1210021075M1650015572
28 H12*151270100M20500210132
36 H12*160320125M24500240178

*uniquement avec la construction d'ancrage CFM.

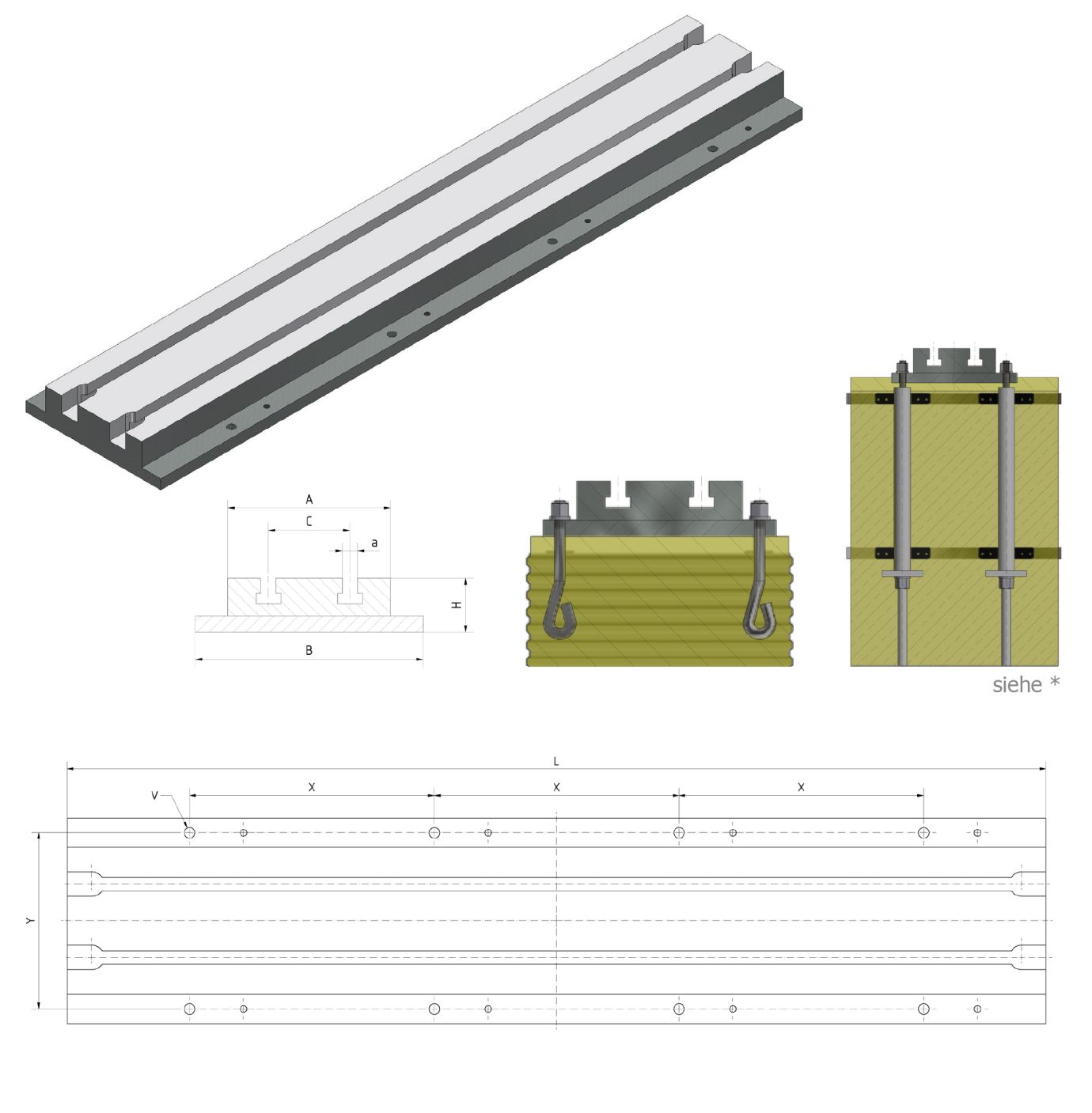

Double rainure

Construction S1-2



Rainure en T selon DIN 650largeur A [mm]largeur B [mm]Hauteur H [mm]Entraxe C [mm]Ecrou V
Entraxe X [mm]Entraxe Y [mm]Serrage [kg/m]
14 H121401906070M1050017567
18 H121602207580M1250020595
22 H1220028075100M16500255116
28 H12*300400100150M20500360232
36 H12*320450125150M24500380305

*uniquement avec la construction d'ancrage CFM.

Construction S2

Pour le montage sur une surface en acier usinée selon la norme DIN 876/III.

  • à visser
  • Les faces supérieures et inférieures sont usinés mécaniquement
  • Faces latérales non usinées
  • Filetages selon DIN 974-T1
  • Pour vis à tête cylindrique à six pans creux selon DIN EN ISO 4762
  • Fente en T selon DIN 650
  • Fente(s) en T avec encoche(s) d'extraction aux deux extrémités
  • Longueurs jusqu'à 3 000 mm

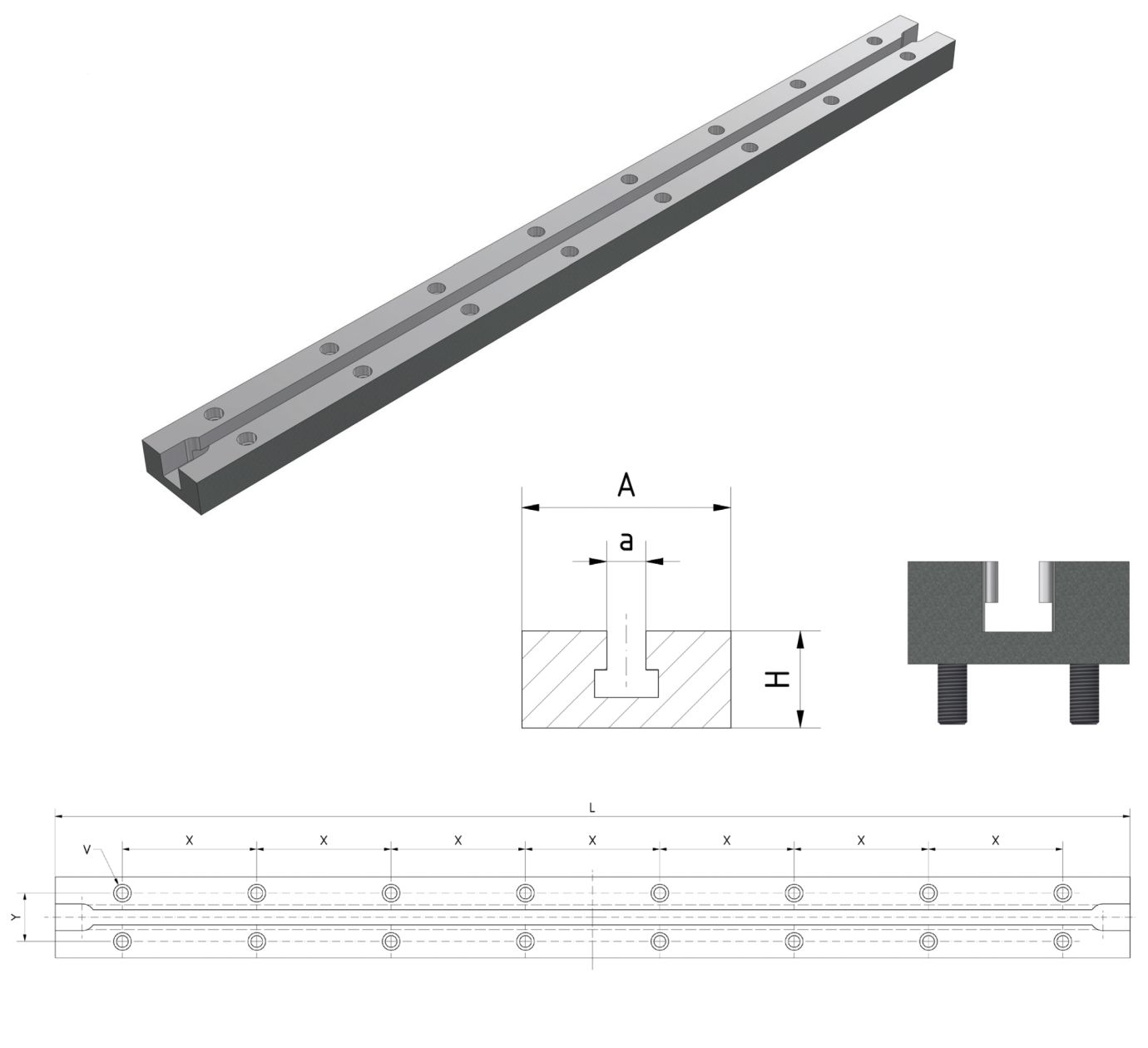

Rainure simple

Construction S2-1

Rainure en T selon DIN 650largeur A [mm]Hauteur H [mm]écrou V
Entraxe X [mm]Entraxe Y [mm]Serrage [kg/m]
14 H127040M10 x 452004518
18 H128050M12 x 552005025
22 H1210050M16 x 602006029
28 H1215170M20 x 802509067
36 H1216090M24 x 1002509586

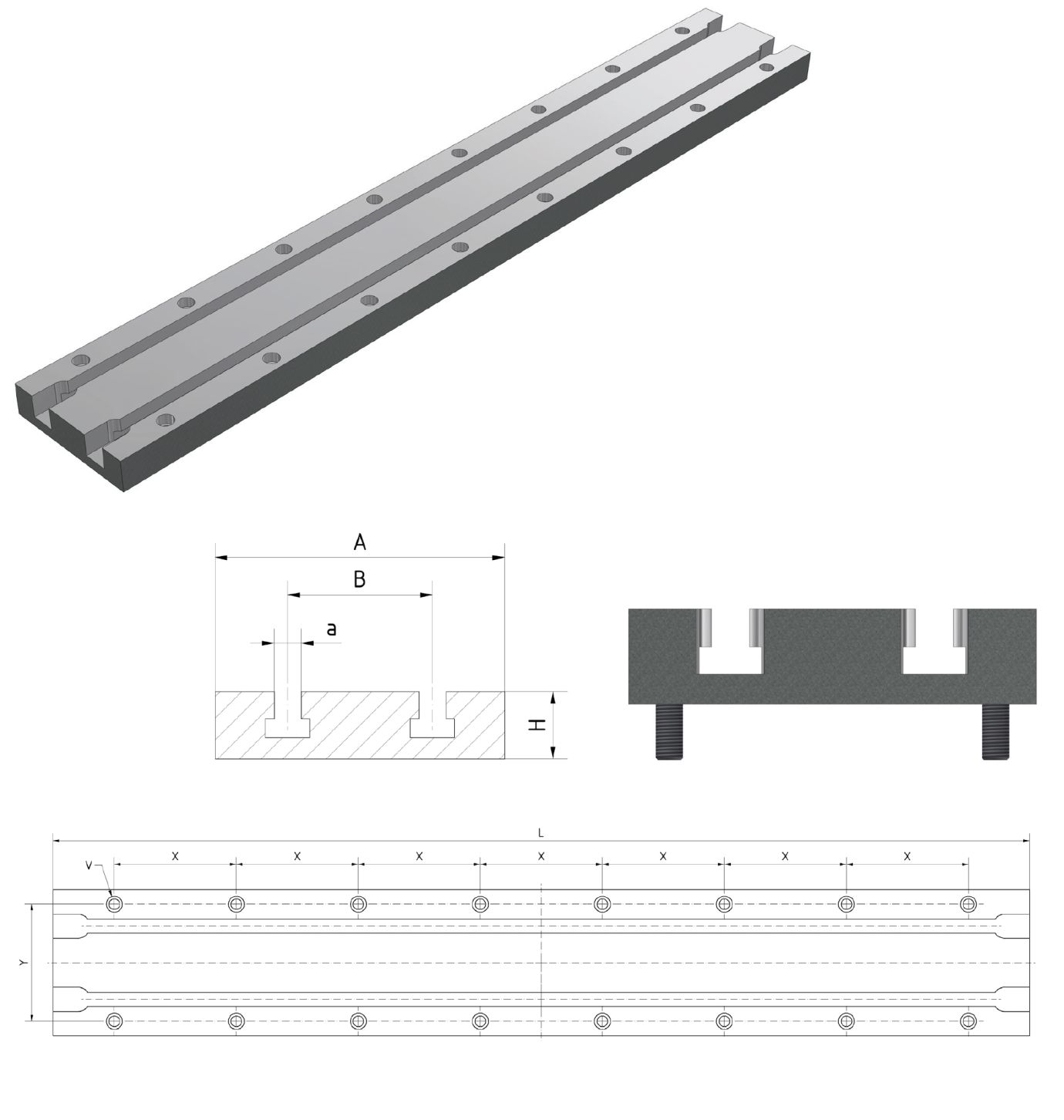

Rainure double

Construction S2-2

Rainure en T selon DIN 650largeur A [mm]largeur H [mm]Entraxe B [mm]ècrou VEntraxe X [mm]Entraxe Y [mm]Serrage [kg/m]
14 H121404070M10 x 4520011537
18 H121605080M12 x 5520013051
22 H1220050100M16 x 6020016060
28 H1230070150M20 x 80250240135
36 H1230090150M24 x 100250245161



Construction S3

Pour le soudage sur une surface plane en acier usiné

  • Les surfaces supérieures et inférieure sont usinées mécaniquement
  • Surfaces latérales non usinées
  • Fente en T selon DIN 650
  • Fente(s) en T avec encoche(s) d'extraction aux deux extrémités
  • Longueurs jusqu'à 3 000 mm

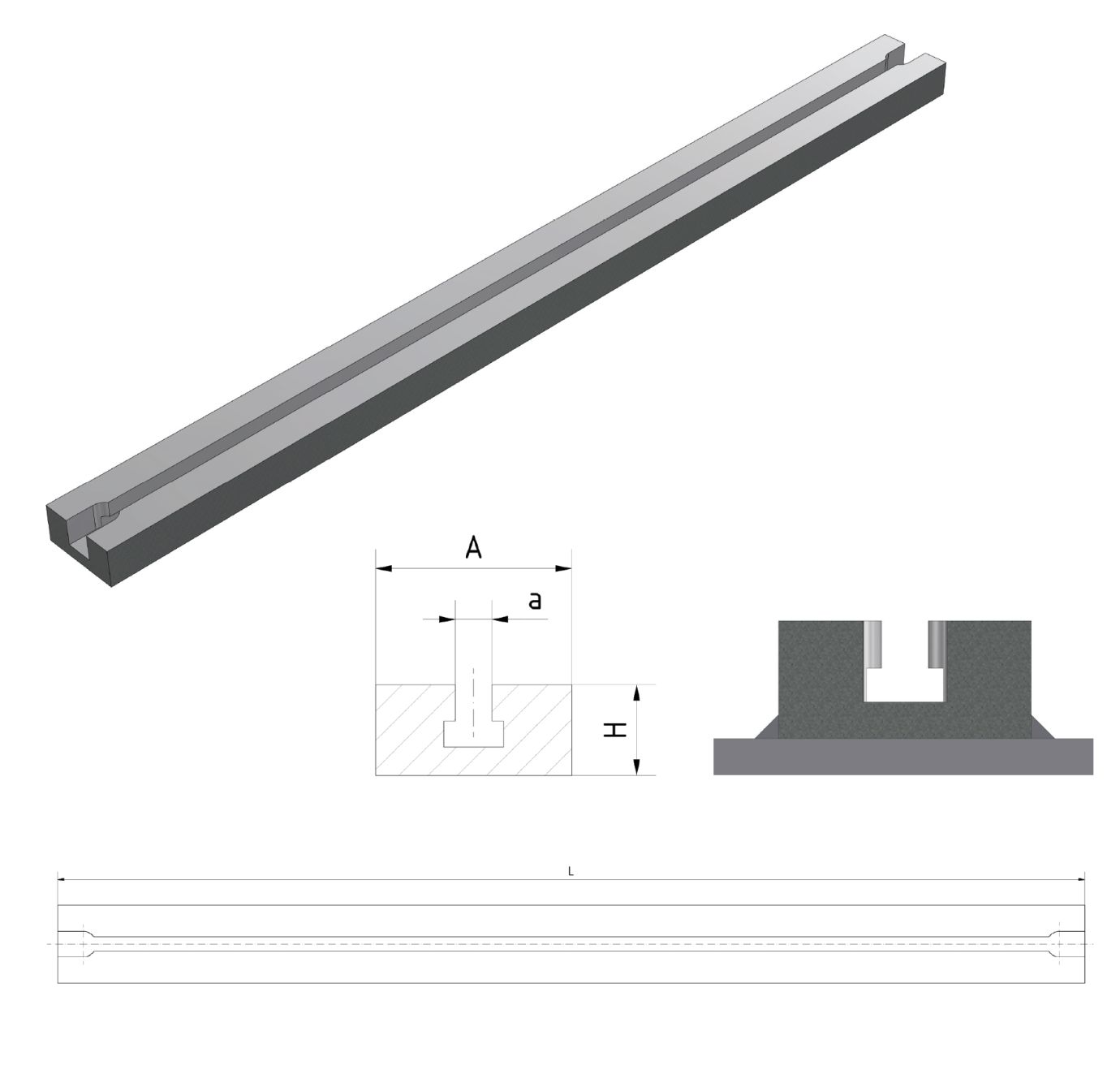

Construction S3-1

Rainure en T selon DIN 650largeur A [mm]Hauteur H [mm]Serrage [kg/m]
14 H12704018
18 H12805025
22 H121005029
28 H121517067
36 H121609086

Rails de serrage avec encoche de serrage

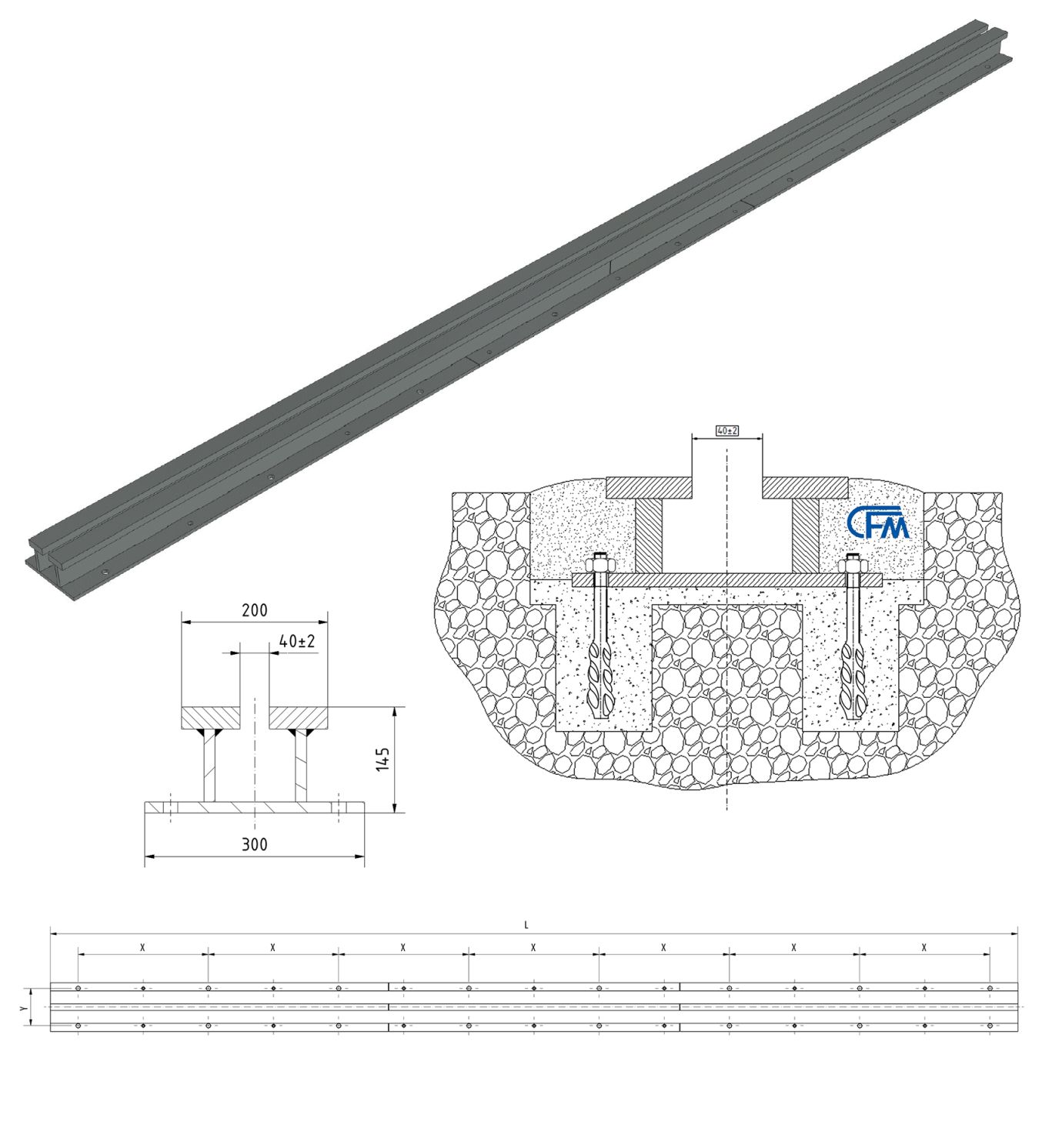

Forme de Construction SP S1-40

  • pour l'ancrage et le scellement sur un sol ou une fondation en béton
  • face supérieure non usinée
  • fixation selon les spécifications du client, par ex. avec des vis à béton selon DIN 529 E
  • galvanisé à chaud sur demande du client
  • longueurs individuelles (x) jusqu'à 6 000 mm
