Série MBZ

Ressort pneumatique à soufflet

Les ressorts pneumatiques de la série MBZ sont construits autour d´une connexion élastomère-métal sur une platine de base vissée. La chambre à air est constituée d'un matériau élastomère, en outre renforcée par des anneaux en acier. Le corps élastomère est en Chloroprène, celui-ci a une grande élasticité et résiste à l'huile et au vieillissement. En fonction de la taille, la platine de base est en aluminium ou en acier galvanisé. L'alimentation pneumatique est assurée par l´intermédiaire d´une valve. Selon la hauteur et la charge, on obtient une fréquence propre comprise entre 3 et 5 Hz. À l'état abaissé, le palier n'est pris en charge que par le corps de base en élastomère, qui a une fréquence propre d'environ 10 Hz.

Applications

Isolation passive des vibrations :

  • dispositifs métrologiques
  • microscopes
  • balances

Isolation active des vibrations pour une faible dynamique :

  • compresseurs
  • ventilateurs

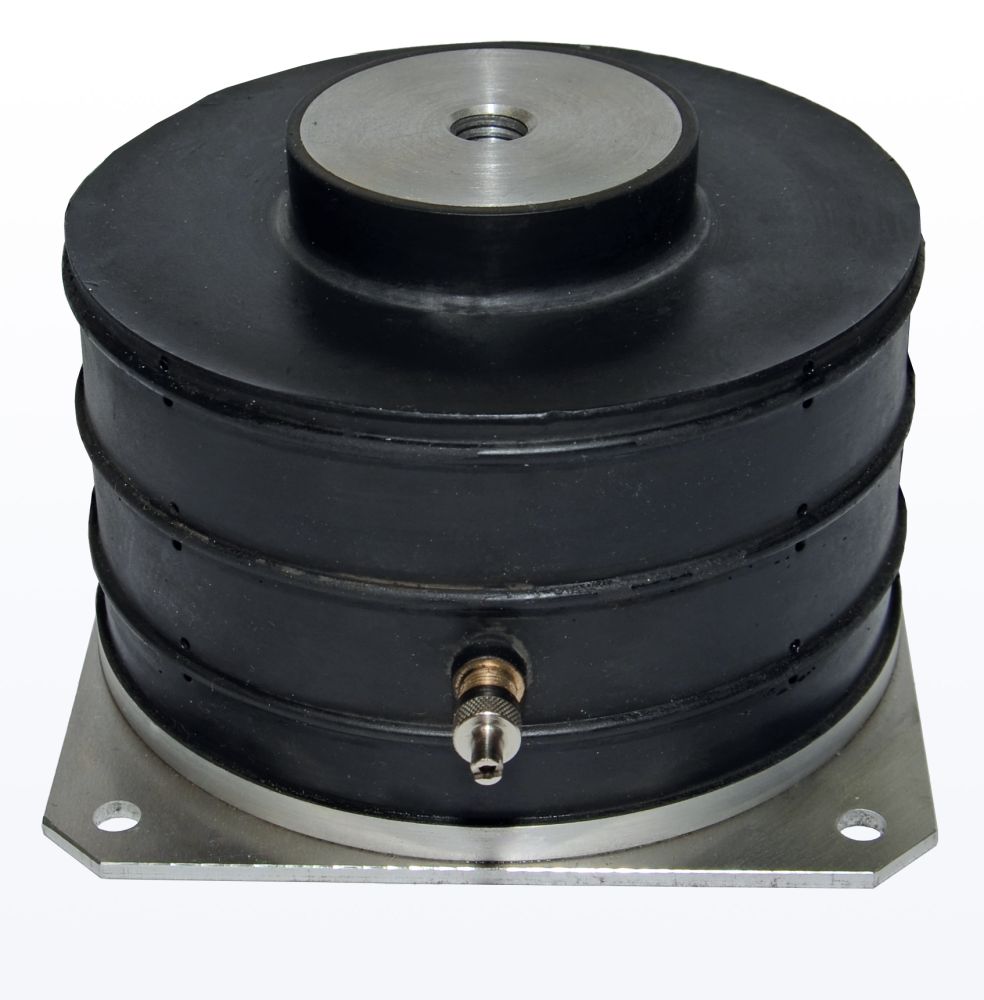

Luftfeder MBZ

TAILLES STANDARDS

TypePression d´opération [bar]Capacité [kN]Fréquence propre (stat.) [Hz]
MBZ 6,51 - 50,653 - 5
MBZ 181 - 51,83 - 5
MBZ 281 - 62,83 - 5
MBZ 601 - 663 - 5
MBZ 1301 - 6133 - 5
MBZ 2601 - 6263 - 5
MBZ 5501 - 6553 - 5
MBZ 10001 - 61003 - 5
