Le système modulaire de fixation pour vos configurations d´essais

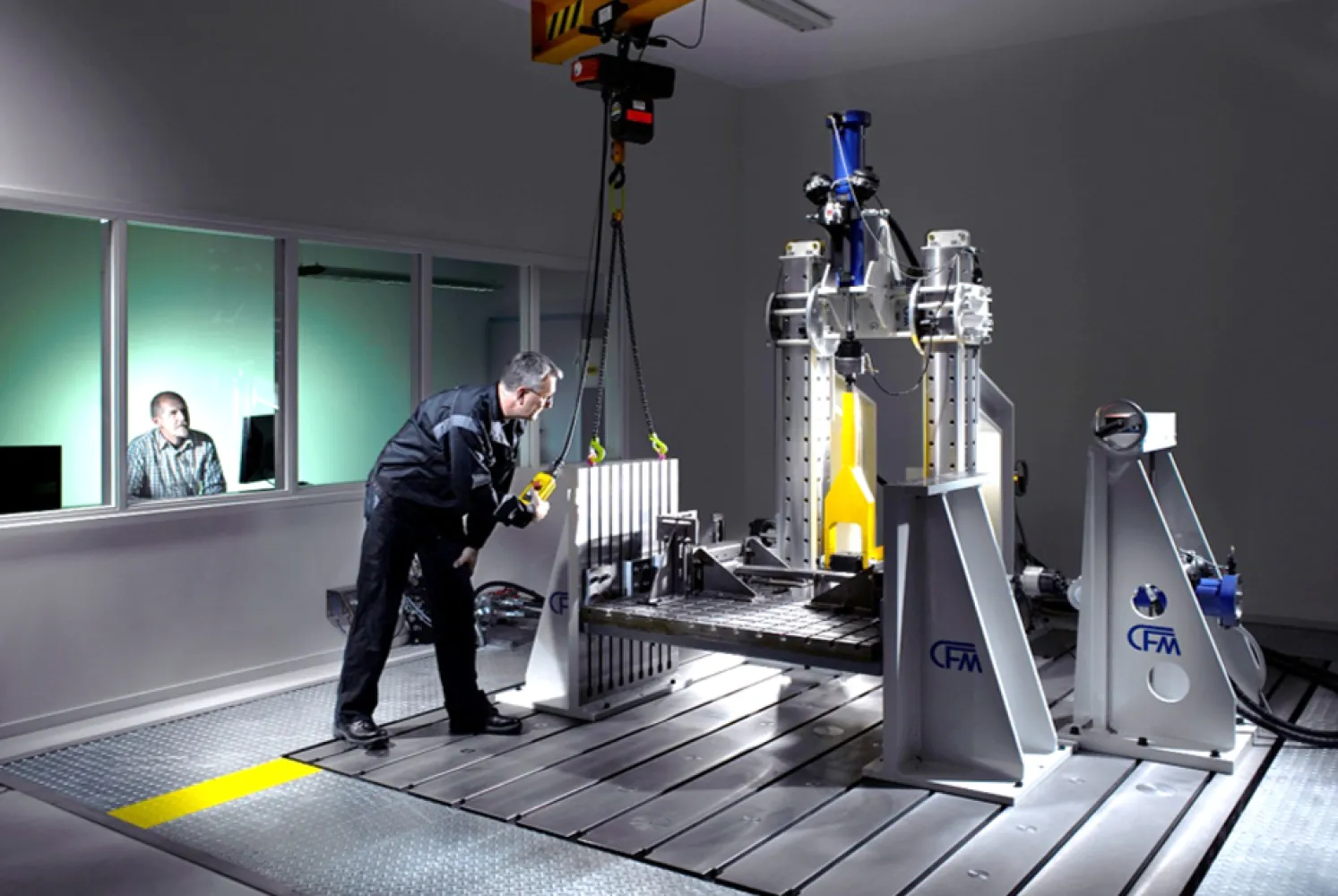

Vous possédez déjà un laboratoire pour l´essai de vos composants ou envisagez d´en monter un ?
A côté des composants servo-hydrauliques, tels que des vérins linéaires ou rotatifs, vous avez également besoin d´en assurer la fixation de manière flexible et sécurisée, de même pour les charges d´essai. Lorsque les configurations de test sont fréquemment modifiées, les solutions modulaires sont particulièrement adaptées afin de réduire les couts d´investissements.
Avec notre kit modulaire de construction MOCOKIT®, de haute qualité à des prix abordables, nous vous proposons la flexibilité requise pour votre travail quotidien.
MOCOKIT® est spécialement conçu pour répondre aux exigences des essais sur composants et aux demandes des laboratoires de pointe en termes de rigidité, de montage et de flexibilité.
Les vérins et corps d´essai sont facilement montables à l´aide d´adaptateurs dédiés, qu´il s´agisse des vôtres ou de ceux que nous pouvons fabriquer. Différentes tailles, déterminées en fonction de leur capacité statique, vous permettent de construire des bâtis pour des forces statiques pouvant s´élever à 600kN. Toutes les interfaces boulonnées sont résistantes au glissement, leur garantissant une haute rigidité, même sous des flexions inversées.

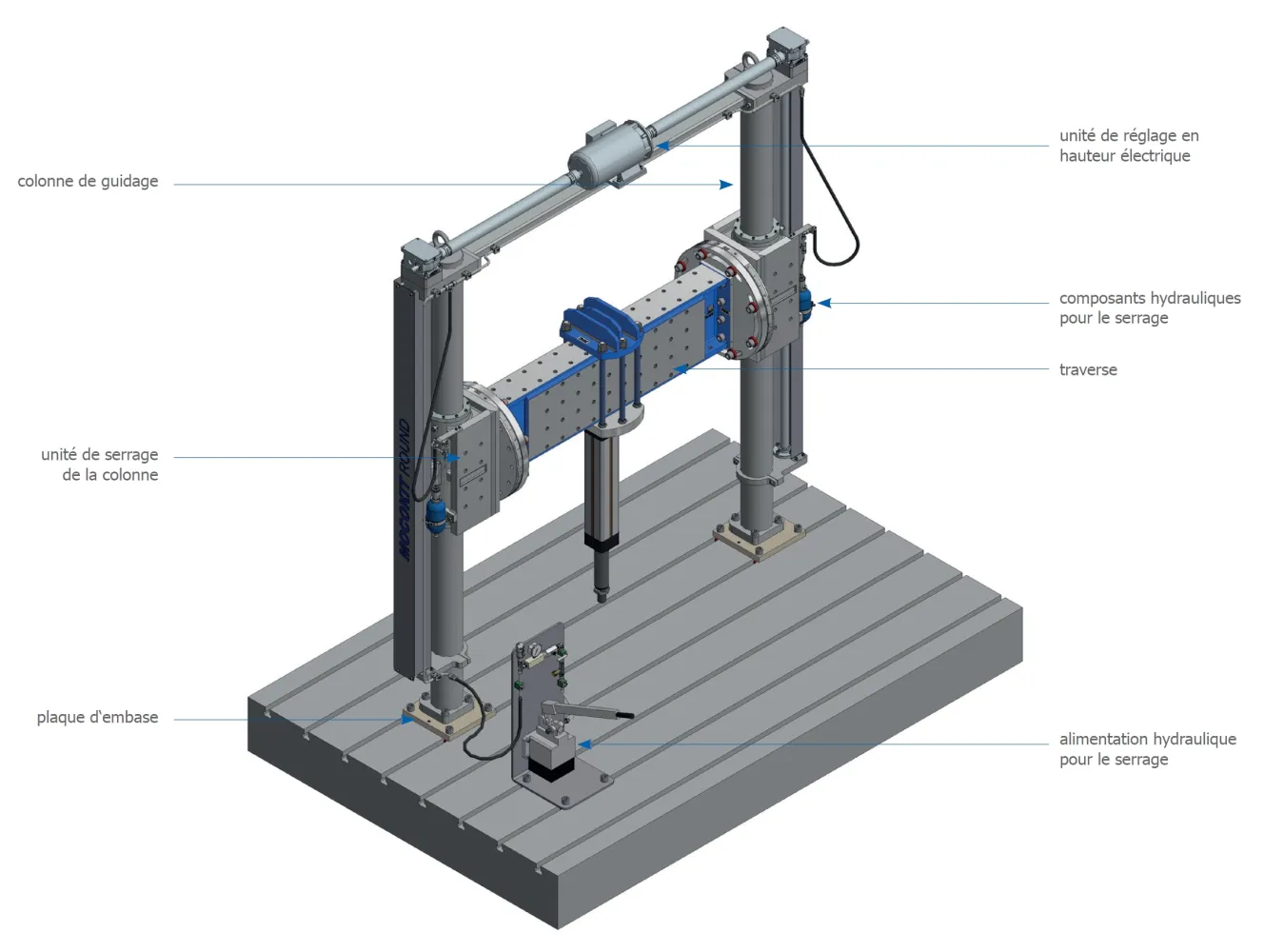

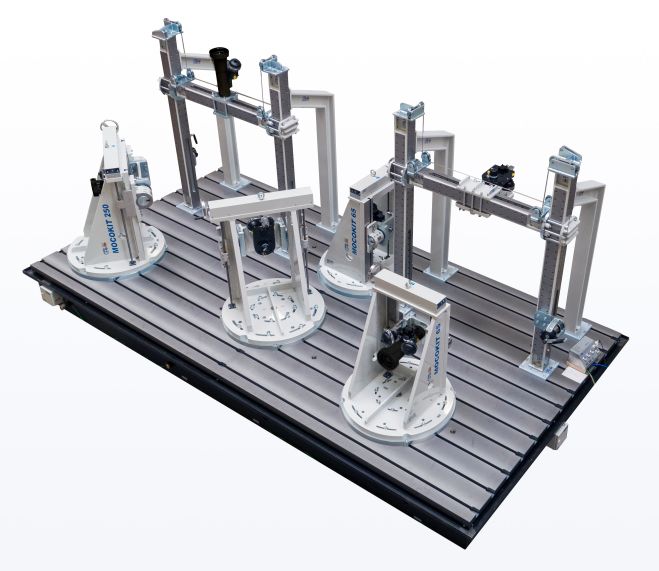

Seul quelques outils sont nécessaires pour modifier la configuration d´essai. La base de construction d´un système MOCOKIT® est une plaque de serrage rainurée. Ces dernières, faites de fonte, d´acier ou d´autres matériaux spéciaux, font également partie de l´offre de CFM Schiller.
Nous pouvons vous assister dans la sélection des composants requis pour votre configuration particulière d´essai.

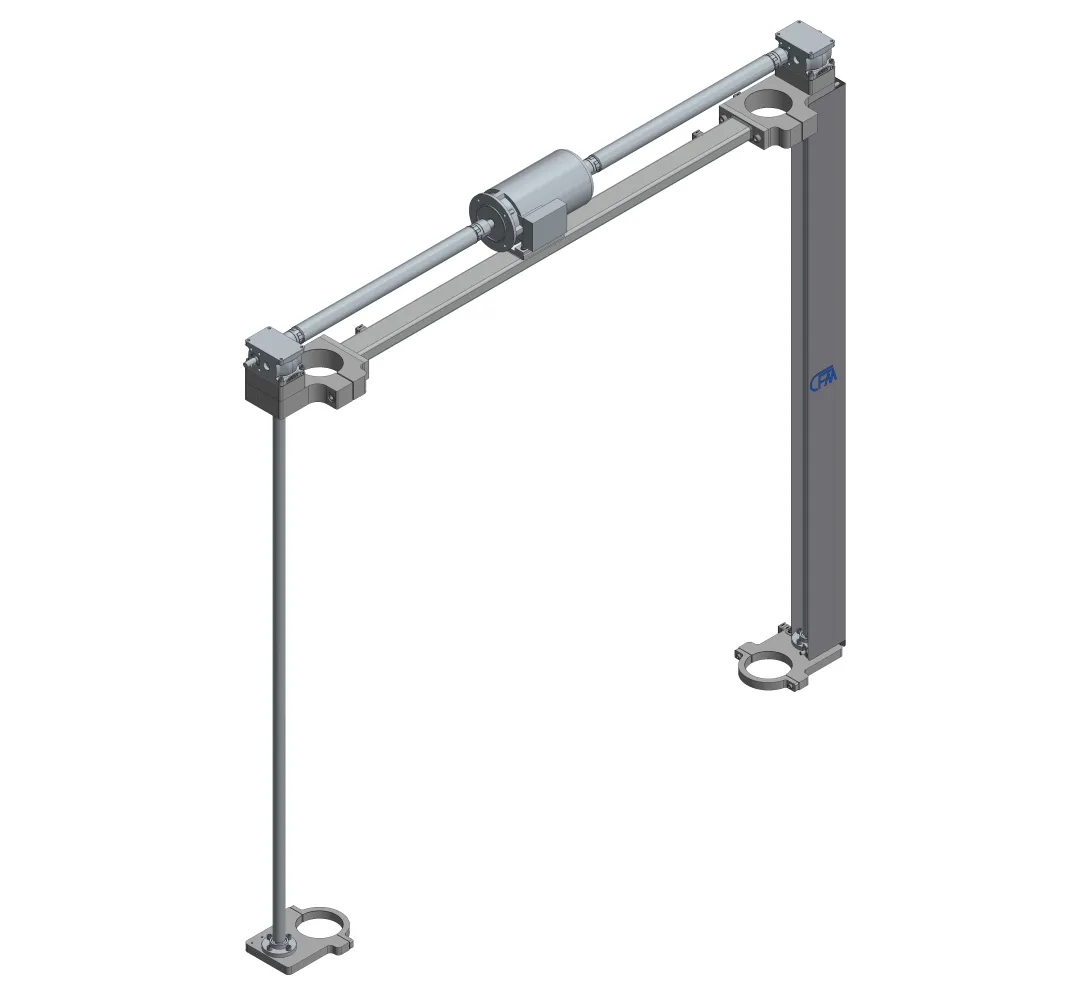

Série | Capacité maximale du vérin | Reglage hauteur traverse |
---|---|---|
* Reglage en continu | par bride de serrage | |
MOCOKIT® 25 | 25 kN statiques, 18 kN dynamiques | continu |
MOCOKIT® 65 | 65 kN statiques, 46,8 kN dynamiques | Pas de 75 mm / continu* |
MOCOKIT® 250 | 250 kN statiques, 180 kN dynamiques | Pas de 100 mm / continu* |
MOCOKIT® 400 | 400 kN statiques, 288 kN dynamiques | Pas de 200 mm |
MOCOKIT® 600 | 600 kN statiques, 500 kN dynamiques | Pas de 250 mm |
La solution efficace pour votre champ d´essais
