Das modulare Spannbaukastensystem für Ihre Prüfaufbauten
Sie betreiben bereits ein eigenes Prüflabor für Komponentenprüfungen oder planen vielleicht ein neues Prüflabor?
Neben den servohydraulischen Komponenten wie Linear- und Drehzylindern benötigen Sie auch entsprechende Vorrichtungen, um die servohydraulischen Zylinder und die Prüflinge einfach und sicher aufzunehmen. Besonders bei der Erstellung von wechselnden Prüfaufbauten eignen sich modulare Lösungen, um die Investitionskosten gering zu halten.

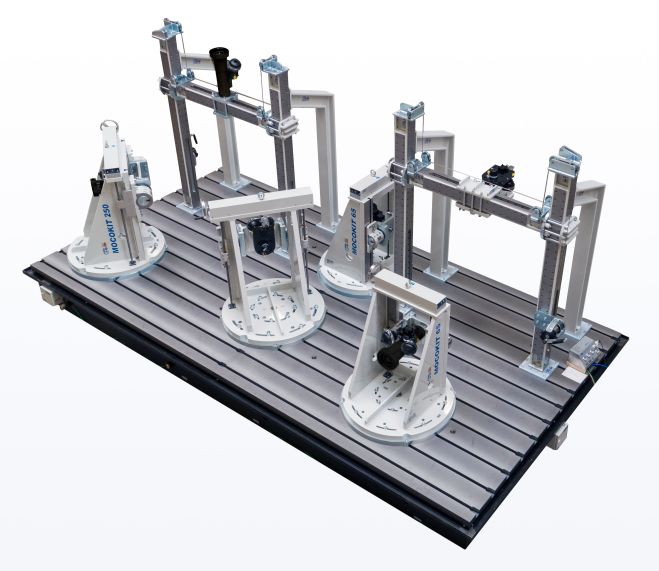

Mit unserem universellen Spannbaukastensystem MOCOKIT® bieten wir Ihnen Flexibilität, die Sie in Ihrer täglichen Praxis benötigen; dies in hoher Qualität und zu günstigen Konditionen. Das MOCOKIT® ist speziell auf die Anforderungen der Komponentenprüfung zugeschnitten und entspricht insbesondere in Bezug auf Steifigkeit, Montage und Universalität den heutigen Anforderungen moderner Prüflabore. Das MOCOKIT®-System ist in seiner Ausführung und Vollständigkeit einzigartig auf dem Markt.

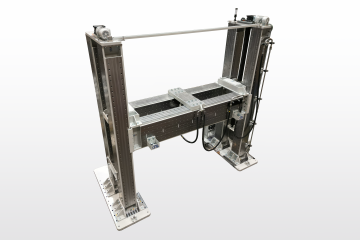

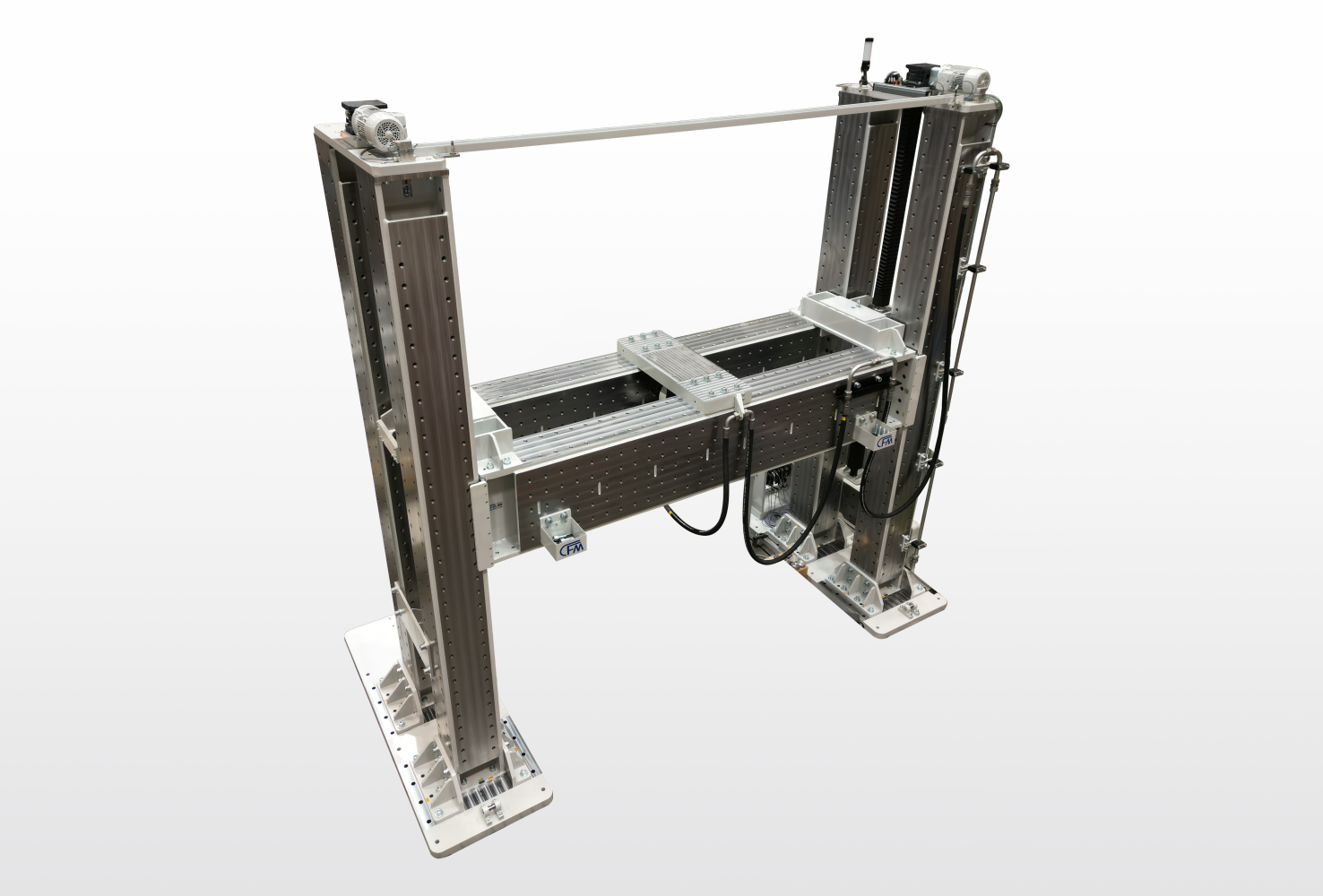

Sowohl Zylinder als auch Prüflinge lassen sich leicht über spezifische Adapterplatten anbauen, die entweder von Ihnen selbst oder von uns gefertigt werden können. Verschiedene Baugrößen, gestaffelt nach maximal zulässigen statischen Belastungen, ermöglichen den Bau von Prüfstandsrahmen mit statischen Kräften bis zu 600 kN. Sämtliche Schraubverbindungen sind gleitfest ausgelegt, um eine hohe Steifigkeit der Verbindungen auch bei Biegewechsellasten zu erzielen.
Mit nur wenigen Werkzeugen lassen sich die einzelnen Komponenten zu einem Ganzen verbinden. Die Basis für den Aufbau eines MOCOKIT®-Systems stellen Aufspannplatten mit T-Nuten dar. Entsprechende Aufspannplatten aus Gusseisen, Stahl oder als Sonderbauform sind auch Teil des breiten Produktprogramms von CFM Schiller.
Wir beraten Sie gerne bei der Auswahl der benötigten Komponenten für Ihren speziellen Prüfaufbau.
Baureihe | Max. Belastung Zylinder bis: | Verstellbarkeit |
---|---|---|
* stufenlose Verstellung per Klemmflansch möglich | ||
MOCOKIT® 25 | ca. 25 kN statisch bzw. 18 kN dynamisch | stufenlos |
MOCOKIT® 65 | ca. 65 kN statisch bzw. 46,8 kN dynamisch | 75 mm Raster / stufenlos* |
MOCOKIT® 250 | ca. 250 kN statisch bzw. 180 kN dynamisch | 100 mm Raster / stufenlos* |
MOCOKIT® 400 | ca. 400 kN statisch bzw. 288 kN dynamisch | 200 mm Raster |
MOCOKIT® 600 | ca. 600 kN statisch bzw. 500 kN dynamisch | 250 mm Raster |
