Baureihe EC

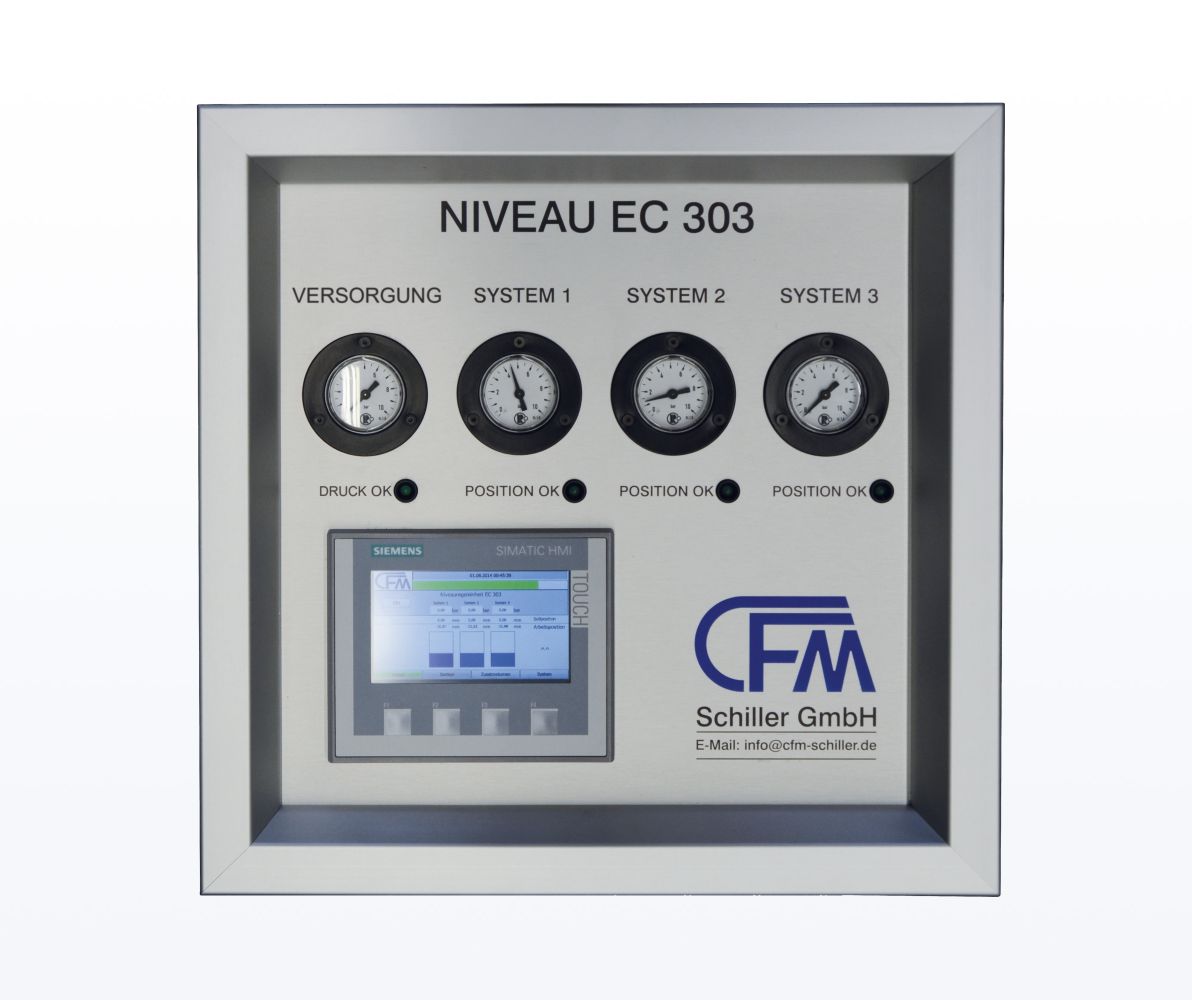

Die elektronische Niveauregelung Typ EC 303 dient zur automatischen Niveauregelung von lagegeregelten Luftfedersystemen. Diese 3-Punkt Regelung kann mit allen CFM Luftfedern verwendet werden. Die EC 303 besteht aus dem elektronischen Lageregler sowie drei Ventilbaugruppen mit Digital/Analog Drucksensoren mit 7-Segmentanzeigen, die in ein Industriegehäuse integriert sind. Die Frontplatte  einhaltet die Manometer zur Überwachung des Eingangsdrucks sowie der einzelnen Systemdrücke.

Über ein Bedienpanel HMI Panel können alle Funktionen bedient sowie die Zustände des Systems berwacht werden. Angezeigt werden alle drei Systemdrücke, der Eingangsdruck sowie die Niveaulagen der drei Systeme. Am Panel können die Betriebsarten "Heben/Senken/Federsystem-Entleeren" angewählt werden. Es können drei unterschiedliche Sollpositionen abgespeichert werden die man in der Betriebsart "Heben" abrufen kann. Weiterhin sind drei berührungslose und verschleissfreie magnetostriktive  agesensoren sowie drei Ventilinseln Bestandteil der Niveauregelung.

Die EC 303 wird insbesondere bei Anlagen mit hoher Positioniergenauigkeit, großer Anzahl von Luftfedern und häufi gem Heben und Senken eingesetzt.

  • Die Genauigkeit der Lageregelung beträgt bis zu ±0,01 mm, je nach Sensorausstattung.
  • optional: Amplitudenüberwachung und automatische Eigenfrequenzumschaltung.
EC 303
