Série EC

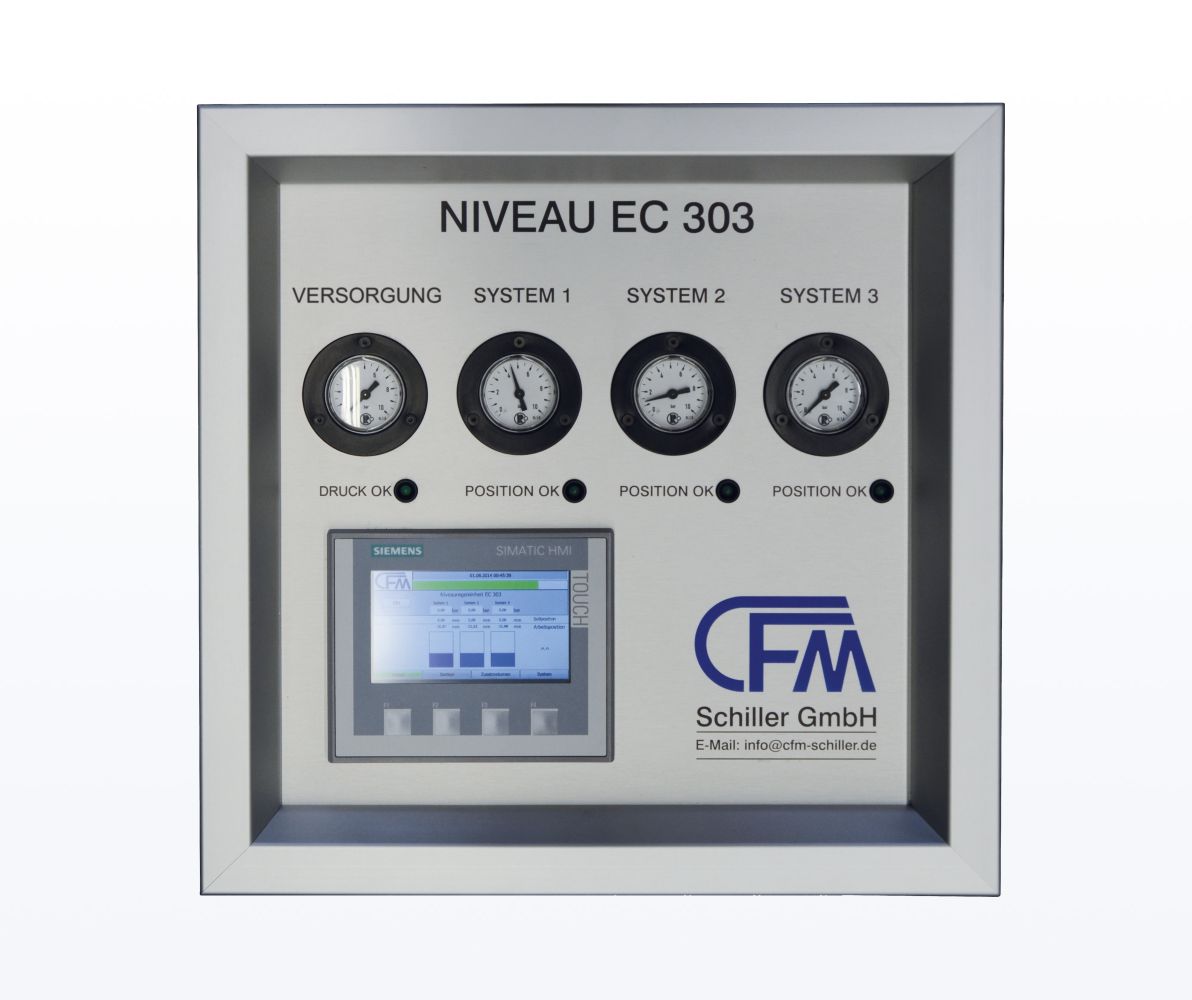

Le contrôle électronique de niveau de type EC 303 est utilisé pour le contrôle automatique de niveau des systèmes de suspension pneumatique à commande de position. Cette commande à 3 points peut être utilisée avec tous les ressorts pneumatiques CFM. L'EC 303 se compose d'un contrôleur de position électronique et de trois ensembles de vannes avec des capteurs de pression numériques/analogiques à affichage 7 segments intégrés dans un boîtier industriel. Le panneau avant comprend les manomètres permettant de contrôler la pression d'entrée ainsi que les pressions de chaque système.

Toutes les fonctions peuvent être commandées et l'état du système surveillé via un panneau IHM. Les pressions des trois systèmes, la pression d'entrée et les niveaux des trois systèmes sont affichés. Les modes de fonctionnement "Levage/Descente/Système de ressort vide" peuvent être sélectionnés sur la console. Il est possible de mémoriser trois positions de réglage différentes qui peuvent être appelées dans le mode de fonctionnement "Lift".

Mode de fonctionnement "Lift". De plus, trois capteurs d'âge magnétostrictifs sans contact et sans usure ainsi que trois îlots de vannes font partie du contrôle de niveau.

L'EC 303 est utilisé en particulier pour les systèmes ayant une grande précision de positionnement, un grand nombre de ressorts pneumatiques et des levées et baisses fréquentes.



  • La précision du contrôle de position peut atteindre ±0,01 mm, en fonction de l'équipement du capteur.
  • En option : surveillance de l'amplitude et commutation automatique de la fréquence naturelle.
EC 303
