BANCS D´ESSAI ET MACHINES

Chez CFM Schiller, vous trouverez des ressorts pneumatiques, des isolateurs de ressorts en acier et des éléments en élastomère de différentes séries, tailles et formes.

Qu'il s'agisse d'une installation de climatisation, d'une table de mesure, d'une machine de production ou d'un banc d'essai de véhicule complet, CFM Schiller a l'isolation antivibratoire qu'il vous faut. Nous vous conseillerons volontiers dans la conception de votre isolation antivibratoire et mettrons à votre disposition notre expérience de plusieurs dizaines d'années : les isolateurs à ressorts pneumatiques et à ressorts en acier sont développés, fabriqués et testés en interne. Notre offre est complétée par nos équipes de montage qui installent pour vous, dans le monde entier, votre système complet d'isolation antivibratoire.

Ajustement des supports isolés contre les vibrations

Oscillations excitées périodiquement

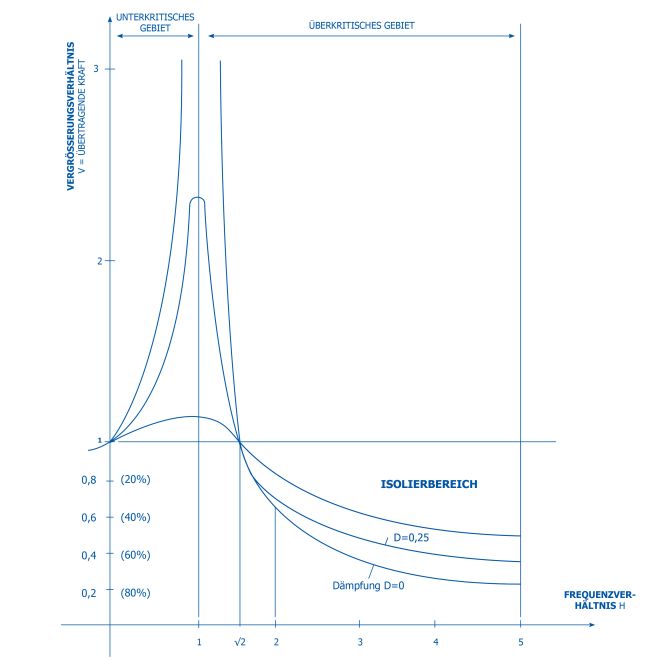

La qualité de l'isolation antivibratoire dépend en grande partie du rapport entre la fréquence d'excitation de la source d'interférence et la fréquence propre de l'isolant et ses propriétés d'amortissement. Plus la fréquence propre de l'isolant est faible, meilleure est l'efficacité de l'isolation. La fonction de transfert illustrée montre clairement que l'isolation efficace des vibrations est obtenue à partir d'un rapport de fréquence supérieur à √2 . Si le rapport de fréquence est inférieur, la force d'interférence est même augmentée (augmentation de la résonance). Idéalement, un rapport d'accord de 3-4 devrait être choisi afin d'obtenir une efficacité d'isolation optimale.

Supports de bancs d'essai isolés contre les vibrations

Sur les bancs d'essai, on utilise des supports isolés contre les vibrations par des ressorts pneumatiques lorsque la dynamique est élevée,

lorsqu´interviennent des changements de superstructures et des variations du centre de gravité ou des fréquences d'excitation résultantes. Une isolation efficace contre les vibrations doit être utilisée dès que les fréquences d'excitation dépassent 3 à 4 Hz. Ceci s'applique également à toutes les applications dans lesquelles des forces de masse libre élevées sont générées par des masses en mouvement. L'isolation antivibratoire est alors déjà absolument nécessaire dans la plage spectrale inférieure à 3 Hz.
Exemples :

  • Bancs d'essai de véhicules complets
  • Simulateurs de route
  • Bancs d'essai dynamique pour essieux
  • Tables vibrantes multi-axes
Banc d´essai pour véhicule complet

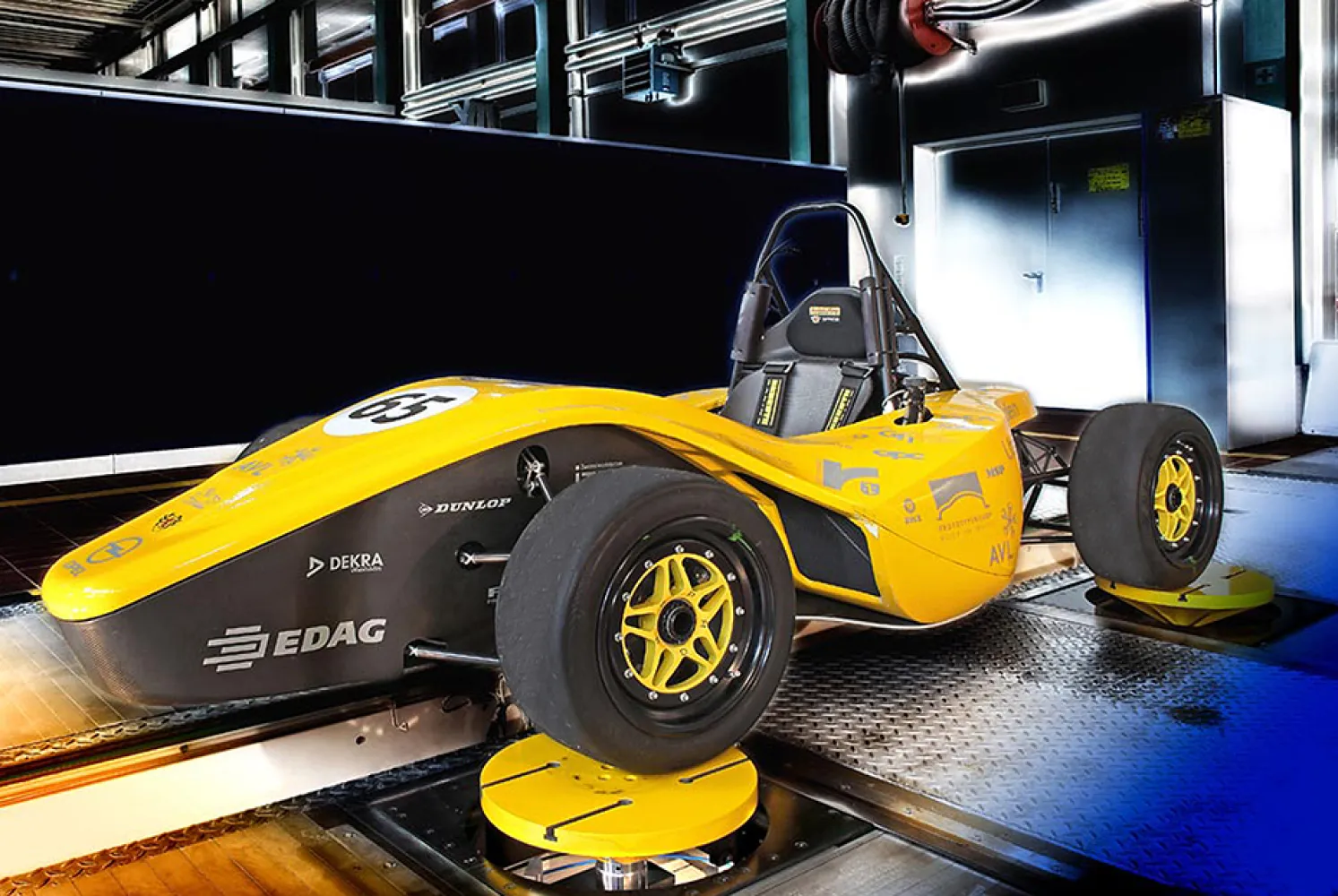

Simulateur de route

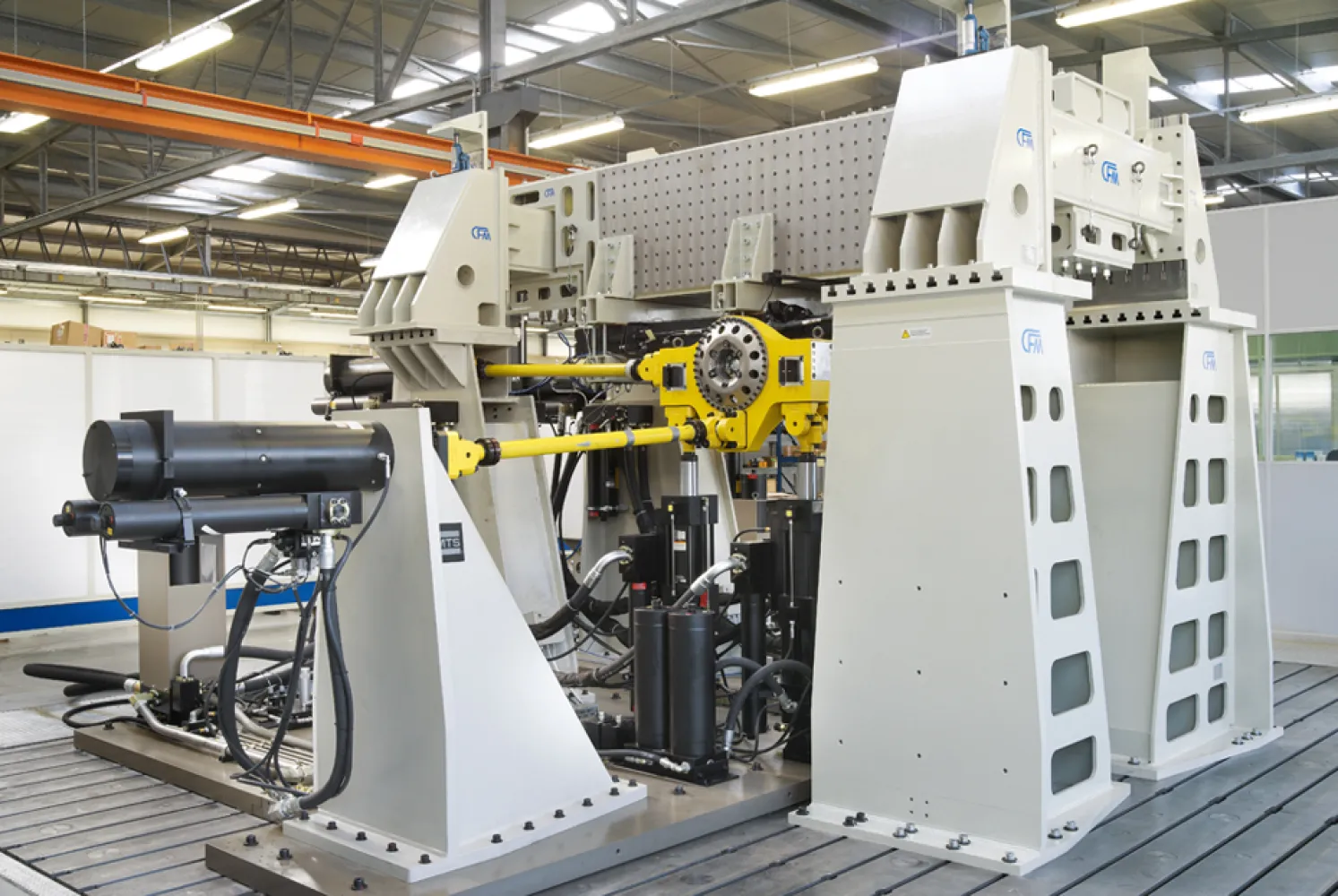

Système de bridage d´essieu de poids lourd

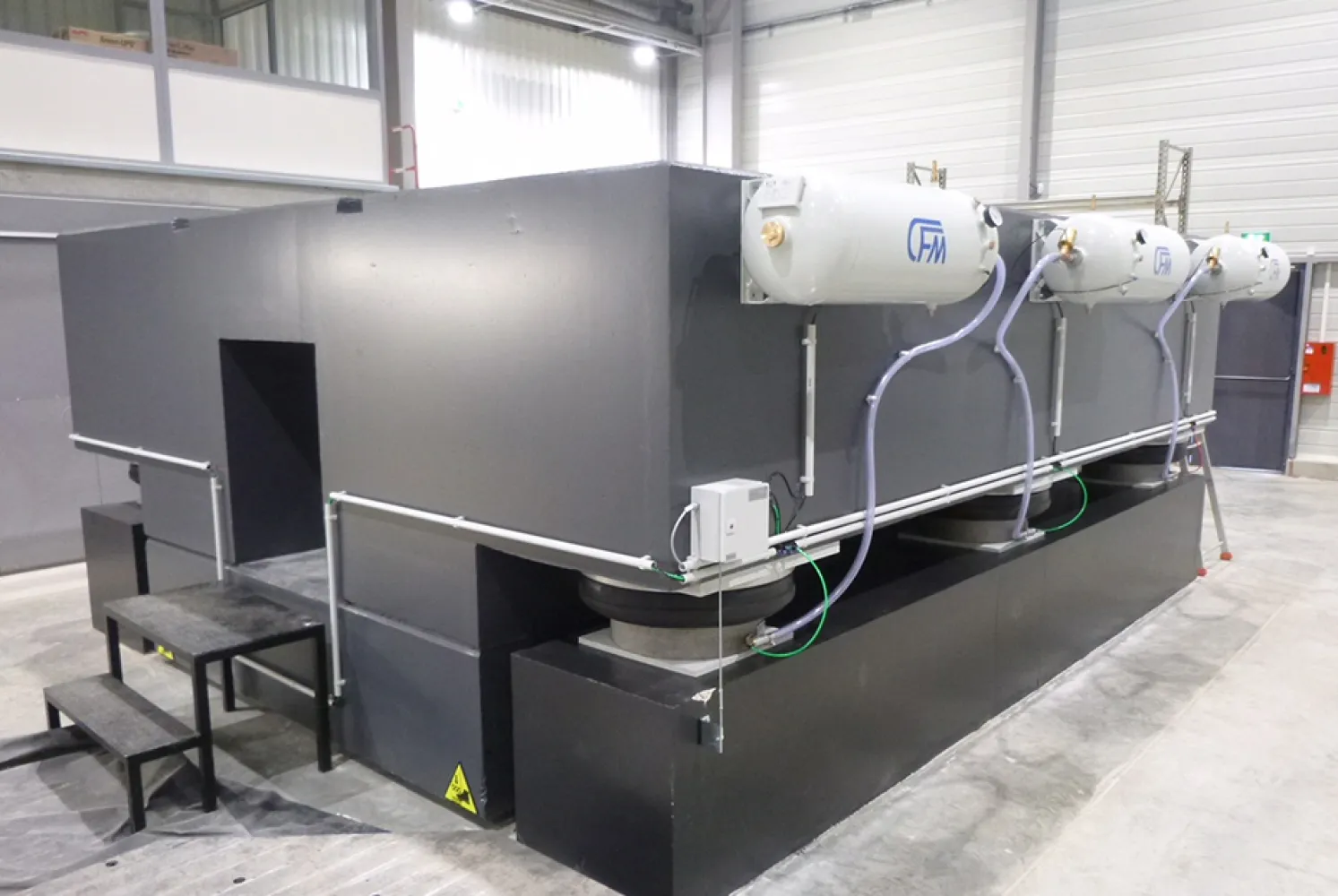

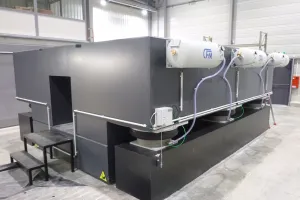

Fondation sismique pour shaker biaxial
Table vibrante multi-axiale

Découplage des supports machines

Si les machines présentent toujours les mêmes conditions d´exploitation, i.e. il n'y a pas de changements majeurs dans les charges, les centres de gravité et les fréquences d'excitation, les isolateurs à ressort en acier peuvent être utilisés.

Exemples :

  • Tours
  • Presses
  • Broyeurs à charbon
  • Roulements de turbine
  • Installations de coulée par centrifugation
  • Installations de broyage

Pour des dynamiques importantes (mouvement) de l'ensemble du banc d'essai ou de la machine, on utilise des ressorts pneumatiques ou des isolateurs à ressort en acier avec amortissement visqueux intégré. L'amortissement visqueux absorbe le mouvement en convertissant l'énergie cinétique en énergie thermique.

La structure de support de la machine de criblage reçoit moins de force d'impact en raison de la suspension pneumatique et est ainsi protégée. Grâce à l'amélioration de l'isolation, la structure d'acier et les pièces jointes telles que les bacs, les goulottes, les barrières, etc. sont beaucoup moins excitées par les vibrations. Par conséquent, le moteur d'entraînement de la machine n'a plus besoin de générer cette énergie et peut ainsi économiser de l'énergie.

Exemples :

  • Déchiqueteuses
  • Poinçonneuses
  • Moulins
  • Machines à tamiser

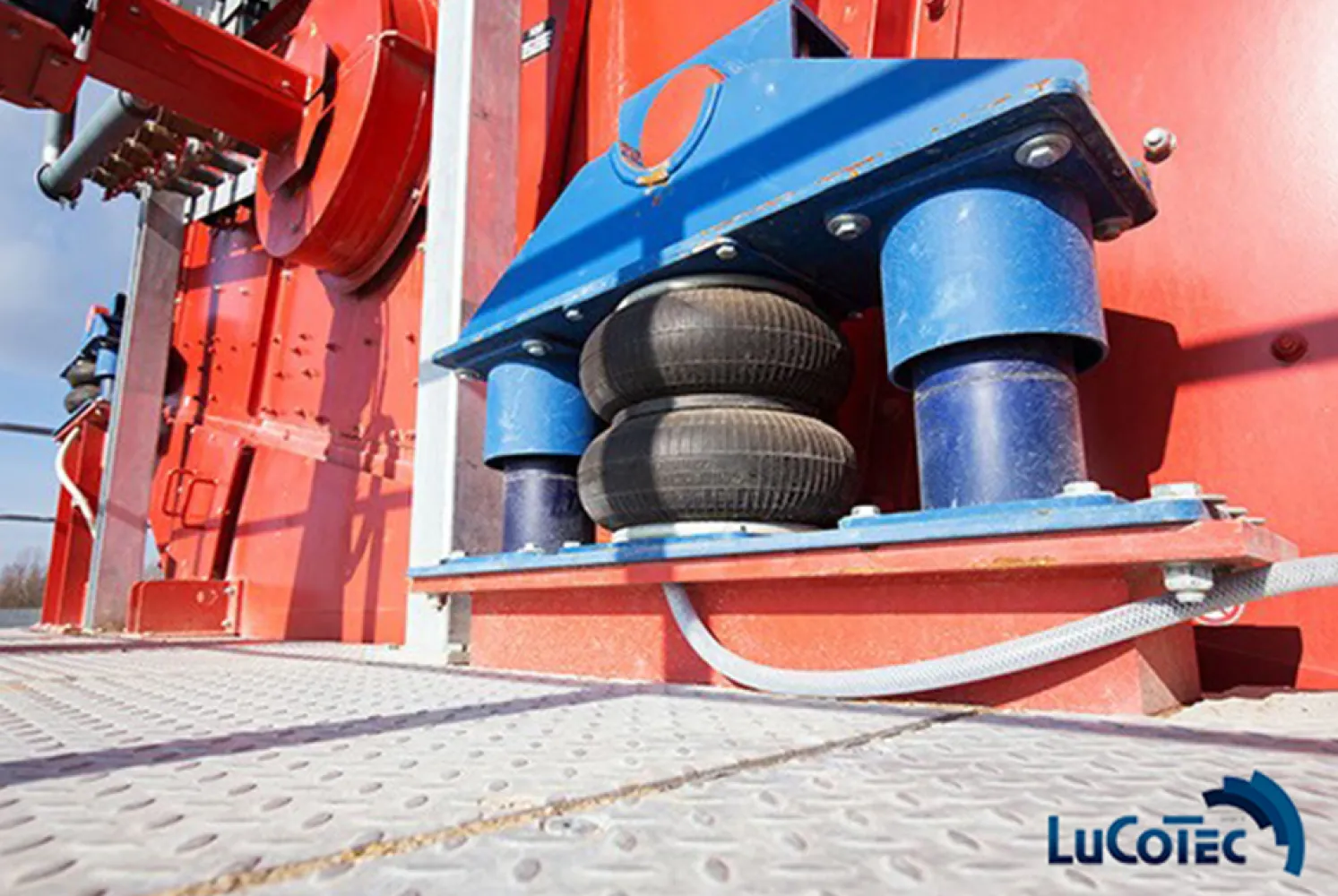

Tamiseur - Partenaire système Lucotec

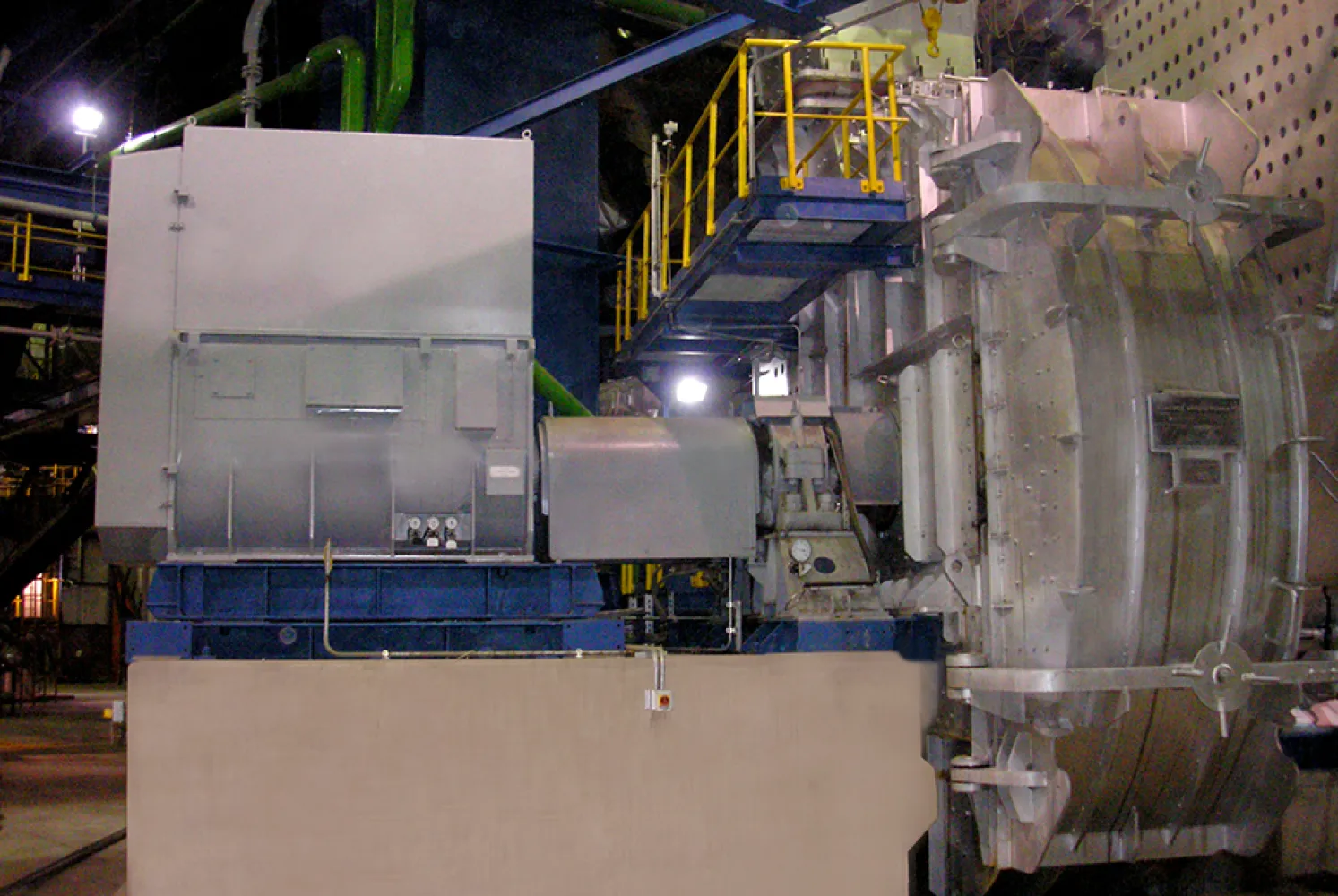

Broyeur à charbon

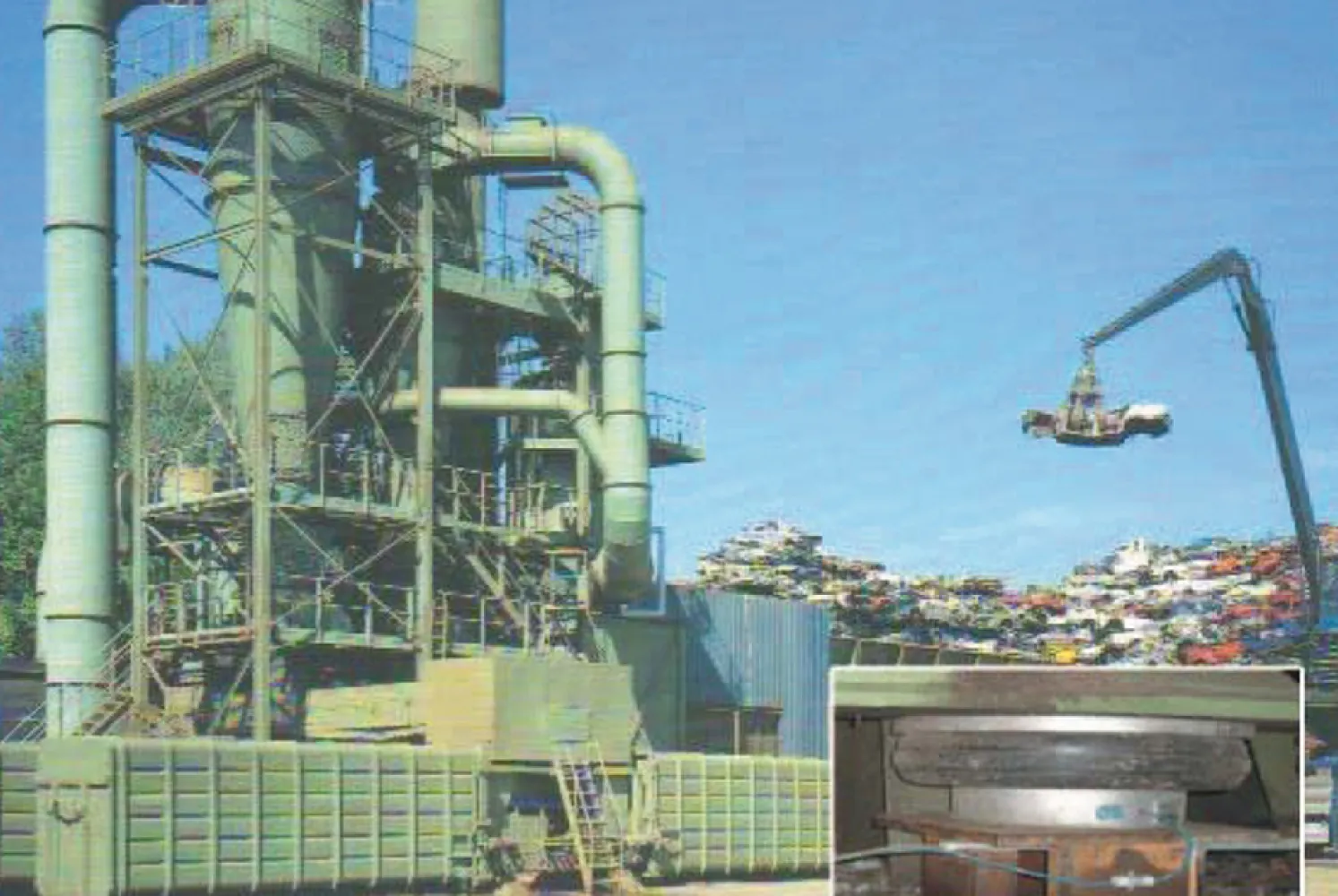

Installation de déchiquetage

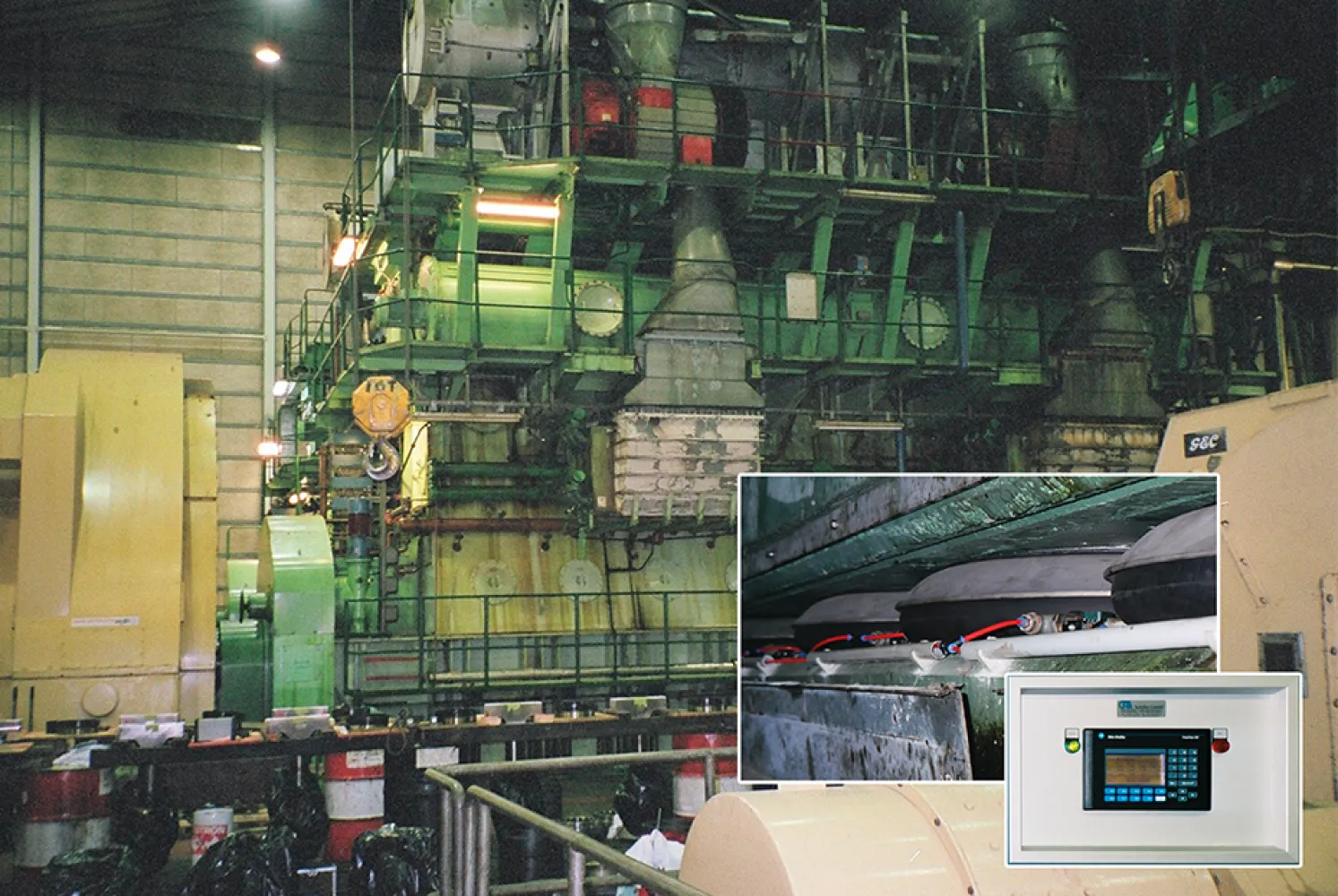

Support découplé d'un groupe électrogène à moteur diesel
