MOCOKIT® - Kit de construction modulaire

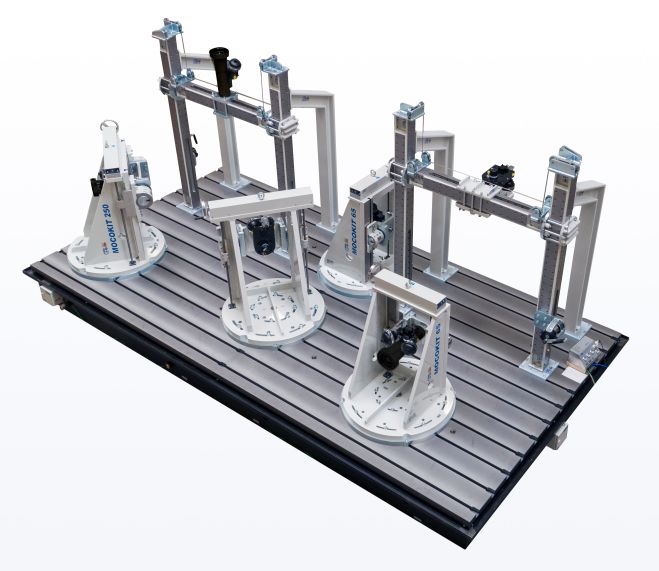

Le système modulaire de fixation pour vos configurations d´essais
Vous possédez déjà un laboratoire pour l´essai de vos composants ou envisagez d´en monter un ?
A côté des composants servo-hydrauliques, tels que des vérins linéaires ou rotatifs, vous avez également besoin d´en assurer la fixation de manière flexible et sécurisée, de même pour les charges d´essai. Lorsque les configurations de test sont fréquemment modifiées, les solutions modulaires sont particulièrement adaptées afin de réduire les couts d´investissements.
Avec notre kit modulaire de construction MOCOKIT®, de haute qualité à des prix abordables, nous vous proposons la flexibilité requise pour votre travail quotidien.
MOCOKIT® est spécialement conçu pour répondre aux exigences des essais sur composants et aux demandes des laboratoires de pointe en termes de rigidité, de montage et de flexibilité.
Les vérins et corps d´essai sont facilement montables à l´aide d´adaptateurs dédiés, qu´il s´agisse des vôtres ou de ceux que nous pouvons fabriquer. Différentes tailles, déterminées en fonction de leur capacité statique, vous permettent de construire des bâtis pour des forces statiques pouvant s´élever à 600kN. Toutes les interfaces boulonnées sont résistantes au glissement, leur garantissant une haute rigidité, même sous des flexions inversées.
Seul quelques outils sont nécessaires pour modifier la configuration d´essai. La base de construction d´un système MOCOKIT® est une plaque de serrage rainurée. Ces dernières, faites de fonte, d´acier ou d´autres matériaux spéciaux, font également partie de l´offre de CFM Schiller.
Nous pouvons vous assister dans la sélection des composants requis pour votre configuration particulière d´essai.
Dimensions standardisées
| Série | Capacité maximale du vérin | Reglage hauteur traverse |
|---|---|---|
| * Reglage en continu | par bride de serrage | |
| MOCOKIT® 25 | 25 kN statiques, 18 kN dynamiques | continu |
| MOCOKIT® 65 | 65 kN statiques, 46,8 kN dynamiques | Pas de 75 mm / continu* |
| MOCOKIT® 250 | 250 kN statiques, 180 kN dynamiques | Pas de 100 mm / continu* |
| MOCOKIT® 400 | 400 kN statiques, 288 kN dynamiques | Pas de 200 mm |
| MOCOKIT® 600 | 600 kN statiques, 500 kN dynamiques | Pas de 250 mm |
Kit de construction modulaire
La solution efficace pour votre champ d´essais
MOCOKIT® ROUND
MOCOKIT ROUND is the new supplement to the modular system MOCOKIT.
250 | 400 | 600 | 1000 KN
MOCOKIT ROUND is especially designed for testing applications where high guiding accuracy, automatic clamping and stepless adjustment of the crossheads is required. MOCOKIT ROUND is compatible with most components from the CFM MOCOKIT modular system. MOCOKIT ROUND allows especially flexible load frames with tensile pressure applications e.g. for material specimen testing, and component testing. It is possible to assemble two (2) or four (4) column load frames. MOCOKIT ROUND is available in 250 kN, 400 kN, 600 kN and 1000 kN. The clamping of the crossbars to the guide columns is done by hydraulic clamping elements which allow safe and automatic clamping. Height adjustment is carried out by means of electric spindle drives, which allow precise adjustment and at the same time serve as a safe element against lowering of the cross beam. This variant is much safer than vertical adjustment by means of hydraulic cylinders.
MOCOKIT ROUND consists of the following main components:
- base plate
- guide column
- Column clamping unit
- Hydraulic components for column clamping
- Hydraulic supply for clamping, hydraulic power unit or hand pump
- Electrical height adjustment unit with mechanical synchronization for 2-column load frames and additional electrical synchronization for 4-column load frames
Features:
- CFM MOCOKIT beams or cross beams can be used as cross beams
- For 4-column load frames, rotary units can also be used for the crosshead
- MOCOKIT cross beams with hanging actuator or also top mounted actuator can be used
- Supplied as a complete system or as a guide column, column clamping unit and vertical drives
- MOCOKIT ROUND off ers very high stiff ness and low deformation under full load
Base plates:
For the construction of the load frame, we also off er base plates made of steel or cast iron that are designed exactly for the max. loads, ensuring the best performance.
Special solutions:
Are you looking for a complete test stand based on CFM MOCOKIT and MOCOKIT ROUND, with uniaxial or multi-axial force application? We will be pleased to work out a suitable solution for you.
Please contact our sales department:
info@cfm-schiller.de or
+49 2471 1246-130 (Sebastian Schnackers)
