Tables de laboratoire découplées

Ces tables de laboratoire sont principalement utilisées pour l'isolation passive d'équipements sensibles ou d'instruments de mesure.

Les tables de laboratoire et de travail CFM Schiller sont équipées d'un plan de travail découplé des vibrations. L'isolation antivibratoire du plan de travail est prévu pour les basses fréquences et autonivelante. Le tablier est monté sur au moins quatre ressorts pneumatiques à membrane de type MAS, intégrés dans les colonnes de la table. L'isolation antivibratoire est équipée de série d'une commande de niveau à 3 points. En fonction de la vanne de régulation de niveau sélectionnée, il est possible d'obtenir une précision de nivellement atteignant 0,1 mm.
Pour alimenter le système de régulation, une unité de commande et maintenance est montée sur la table. La fréquence propre est d'environ 2,3 Hz. Des tables avec des fréquences propres réduites jusqu'à 1,0 Hz peuvent être fournies sur demande.

DESCRIPTION TECHNIQUE

  • Châssis de base au design très rigide en acier et esthétique, construction modulaire ; sur demande, la surface peut être peinte ou laquée par poudrage.
  • Des pieds de table avec ressorts pneumatiques à membrane intégrés type MAS, avec une fréquence propre verticale de 2,3 Hz à 1,0 Hz, peuvent être commandés. Les ressorts pneumatiques à membrane sont équipés d'un amortissement réglable. Les pieds de table sont également équipés de vis de mise à niveau.
  • Le système d'isolation est équipé d'un régulateur de niveau à 3 points. La commande mécanique CFM MC 300-MAS est utilisée en standard, elle peut être changée sur demande pour le système de contrôle de niveau électronique actif CFM EC 303.
  • Système de contrôle de niveau à 3 points de haute précision avec unité de maintenance et de contrôle qui garantit une précision de ±0,5 mm.
  • Tablier en granit, fonte minérale ou fonte grise ; les surfaces sont finement usinées ou rectifiées et, si nécessaire, pourvues d´un réseau de trous taraudés.
  • Des accoudoirs ainsi que des supports pour PC et écrans sont disponibles sur demande.
  • Des rouleaux de transport optionnels facilitant le déplacement de la table sont disponibles.
Table de laboratoire découplée avec repose-bras

Domaines d'application :


• Appareils de mesure optiques sensibles
• Chariots de précision sensibles
• Appareils de mesure et de contrôle
• Applications de dispositifs laser
• Dispositifs médicaux de précision

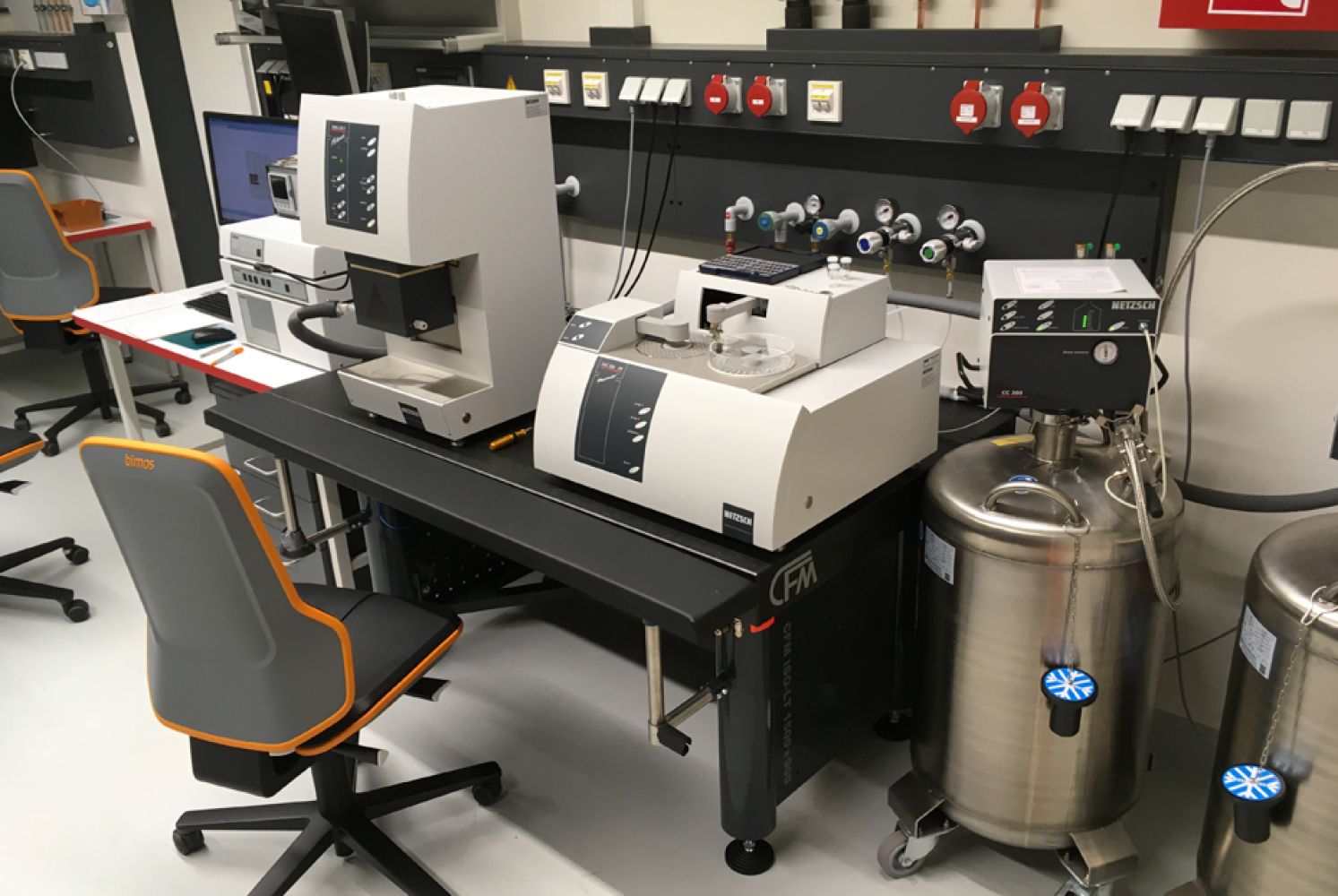

Table en conditions d´utilisation
Table en conditions d´utilisation
Ressort et unité de maintenance
Ressort et unité de maintenance
Table en conditions d´utilisation
Table en conditions d´utilisation
Pied réglable en hauteur
Pied réglable en hauteur

Table d´couplée pour dispositif de pointage optique tri-dimensionnel

Pour le découplage de systèmes de mesure 3D optiques tels que la machine à mesurer tridimensionnelle Keyence de la série XM, nous fabriquons des tables de mesure isolées des vibrations. En particulier lorsque le système de mesure 3D est utilisé dans la zone de l'atelier et que des vibrations sont générées dans le bâtiment par le pont roulant, la circulation des chariots élévateurs ou les machines, il est indispensable de protéger le dispositif de mesure de haute précision contre ces vibrations.

L'établi isolé des vibrations se compose d'un cadre de base avec des ressorts pneumatiques CFM intégrés de taille MAS 25 et d'un tablier en granit rectifié selon la norme DIN 876/II. Le tablier peut également être utilisé comme table de mesure de précision. Le châssis est également monté sur des rouleaux orientables afin de déplacer le dispositif de mesure vers le lieu de mesure.

Pour l'alimentation en air comprimé du système de ressort pneumatique avec contrôle de niveau, un réservoir d'air comprimé intégré est installé, ce qui permet de faire fonctionner la table en toute autonomie durant un certain temps.

Données techniques :

Longueur : 1500 mm
Largeur : 800 mm
Hauteur du plan : 913 mm
Masse totale à vide : environ 487 kg

Les tables découplées peuvent également être fabriquées selon vos spécifications.

Table découplée en utilisation
