BANC D'ESSAI DE TENSION DE CHEVILLES

La directive européenne ETAG 001 définit des exigences très précises pour les études expérimentales sur le comportement en charge et la résistance à la fatigue des ancrages métalliques.

Il existe également une forte demande de tests précis pour les chevilles en plastique. Dans ce cadre, CFM Schiller a développé et produit un banc d'essai de traction et de cisaillement d'ancrage pour béton fissuré et non fissuré. Le banc d'essai peut appliquer avec précision, varier et évaluer les cas de charge pertinents pour la fixation et le corps en béton.

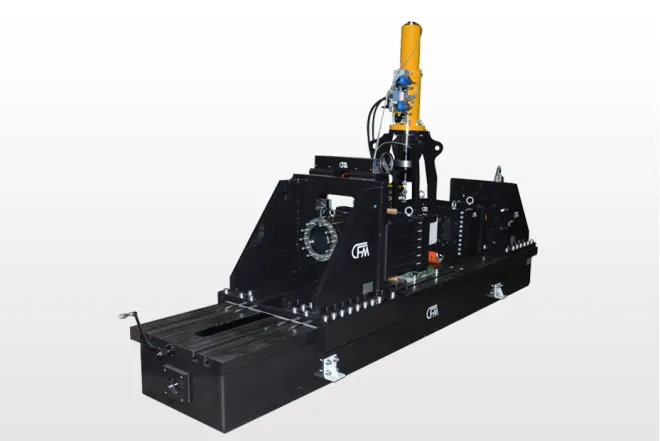

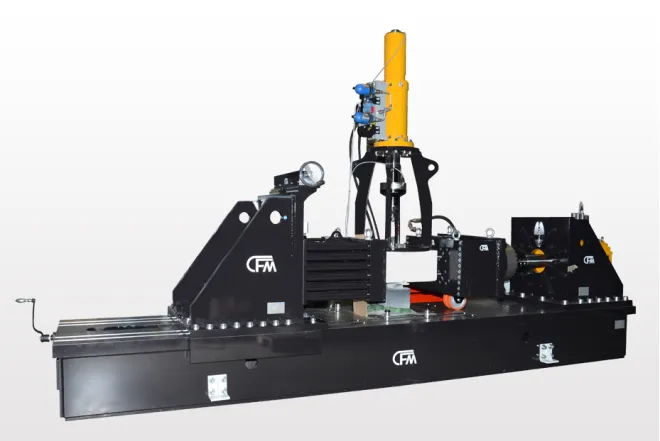

Les composants de base sont la structure mécanique du bâti de charge, une plaque de serrage très rigide sur laquelle sont montées les équerres de ainsi que les actionneurs hydrauliques et la commande (capteurs et régulation). Le banc d'essai permet d'appliquer des charges d'essai allant jusqu'à 1500 kN à l'armature du corps en béton dans lequel la cheville est ancrée afin de déterminer la largeur des fissures. Un vérin hydraulique supplémentaire exerce sur l'éprouvette une force de traction ou une force transversale allant jusqu'à 250 kN. Le vérin est conçu pour une dynamique moyenne dans la plage de 0 à 10 Hz. Grâce au réglage en hauteur de l´application de la force transversale, à la multiplicité des perçages pour l'accouplement des barres d'armature ainsi qu'à la possibilité de positionner l'angle de serrage de 1 220 mm, il est possible d'utiliser des corps en béton de différentes tailles.

L'unité hydraulique a également été conçue dans un souci de flexibilité et d'efficacité. La consommation d'énergie peut être adaptée à la puissance réellement nécessaire grâce aux paramètres réglables vitesse de rotation de la pompe et pression de service. Ceci est automatique en mode Eco. La pompe à engrenages internes silencieuse préserve acoustiquement  l'environnement. Toutefois, si une enceinte acoustique supplémentaire est nécessaire, elle peut également être réalisée par CFM Schiller.
