TECHNIQUES DE SERRAGE MOCOKIT®

Èquerres de serrage, cubes de serrage, équerres de reaction, tables de reaction

Les équerres de serrage MOCOKIT® de CFM Schiller sont des systèmes fonctionnels de montage des vérins servo-hydrauliques, des éprouvettes d´essai ou d´autres composants requis pour l´essai. Elles sont conçues pour des plaques de serrage avec rainures de toutes dimensions conventionnelles. Issues de la gamme MOCOKIT®, elles sont disponibles en différentes versions et capacités de charge. A côté de nos produits standards, nous développons et fabriquons vos équerres spécifiques.

Avantages des équerres MOCOKIT® :

Montage et serrage flexibles et multifonctionnels

Produits standards économiques

Conçues en fonction de la taille des rainures de votre plaque de serrage

Nombreuses configurations possibles grâce au montage orientable à 90°

Anneaux de levage pour transport et positionnement avec un pont roulant

Serrage manuel à l´aide de boulons

Produits sans nécessité de maintenance ni soin particulier

EQUERRES DE SERRAGE MOCOKIT® UNIVERSELLES

Les équerres de serrage universelles sont principalement utilisées pour le simple serrage d´adaptateurs et d´éléments de test. La face fonctionnelle de serrage est soit rainurée, soit réalisée avec un réseau de perçages taraudés. Les tailles standards et les entraxes de chaque méthode de serrage varient en fonction de la série MOCOKIT®.

MOCOKIT®Rainure en T selon DIN 650Taraudage
TailleDistanceTailleMaillage
25--M1690 x 90 mm
6518H1275 mmM1675 x 75 mm
25028H12 100 mmM24100 x 100 mm
40028H12  200 mmM24200 x 200 mm
60036H12250 mmM30250 x 250 mm
Equerre de serrage universelle avec rainures en T
Equerre de serrage universelle avec filetages de fixation

EQUERRES DE SERRAGE MOCOKIT® AVEC AJUSTEMENT VERTICAL

Les équerres de serrage à ajustement vertical s´adaptent au positionnement exact des vérins servo-hydrauliques. Pour une flexibilité maximale de vos configurations, CFM Schiller propose les versions suivantes :

  • Positionnement vertical selon l´axe z avec une manivelle
  • Adaptateur de vérin orientable autour de l´axe y pour l´application inclinée des forces
  • Equerre orientable autour de l´axe z montée sur une platine rotative
  • Combinaison des trois degrés de liberté, en fonction de la série MOCOKIT®



Tous les mécanismes d´ajustement sont boulonnés : les plaques d´adaptation des vérins sont conçues selon les spécifications du client. Les équerres existantes peuvent être modifiées pour l´utilisation de nouveaux vérins grâce à ce système de plaques d´adaptation.

MOCOKIT®Reglage de hauteur (Z)Angle d´inclinaison max. (Y)Rotation (Z)
25±350 mm±25°90°
65±250 mm / 500 mm±25°90°
250±250 mm / 500 mm±25°90°
400±250 mm / 500 mm--
600±450 mm--

MOCOKIT Equerres de reaction

Equerres de reaction (en haut)

Charge [kN]Dimensions des rainures en TSens des
rainures en T
10018H12horizontal
25022H12horizontal

Equerres de reaction extensibles (en bas)

Charge [kN]Dimensions des rainures en TSens des
rainures en T
10018H12horizontal
25022H12horizontal

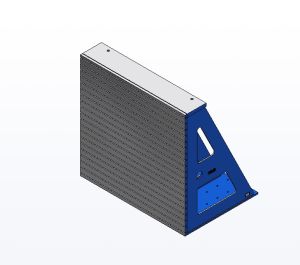

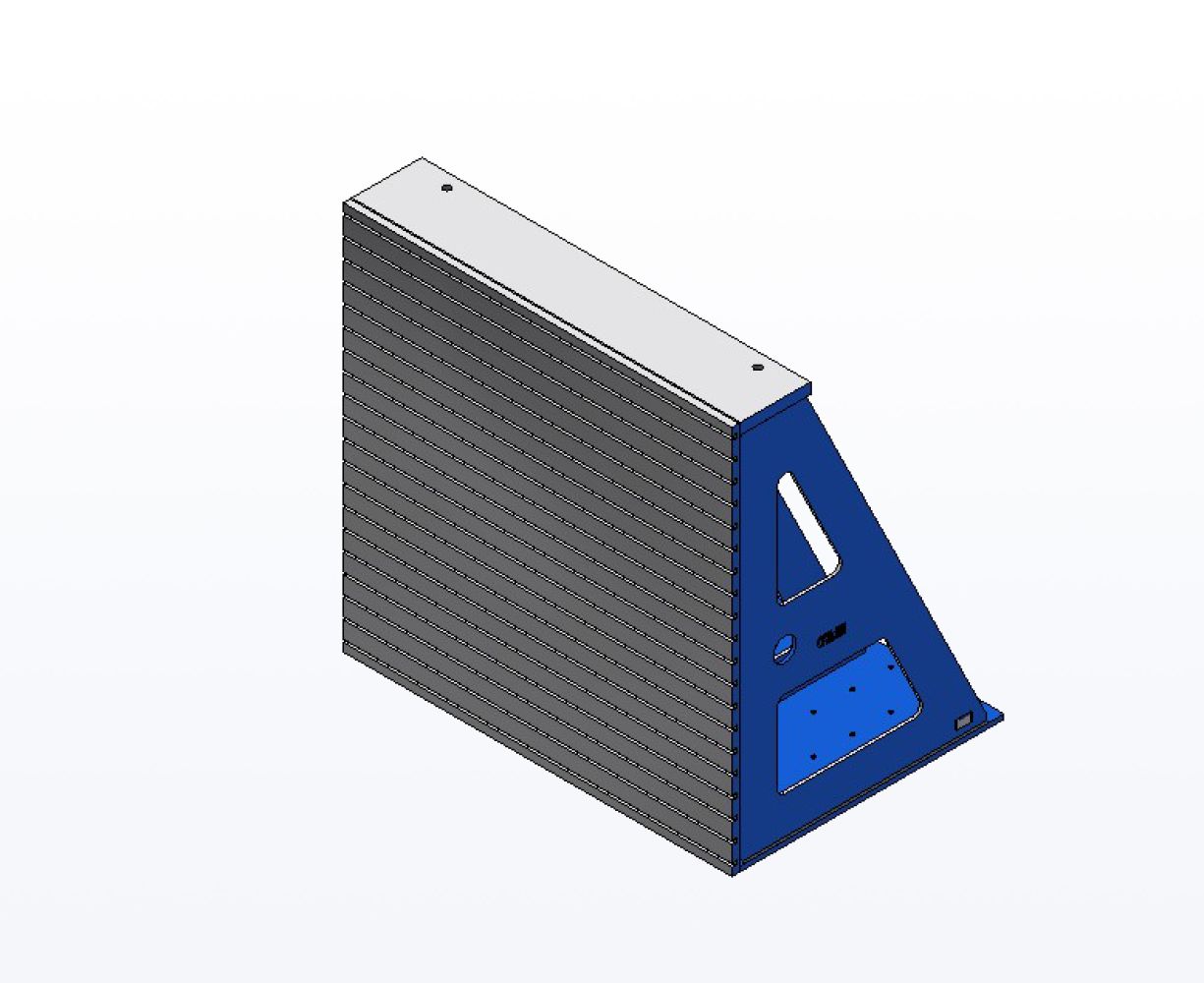

Equerres de reaction (en haut)

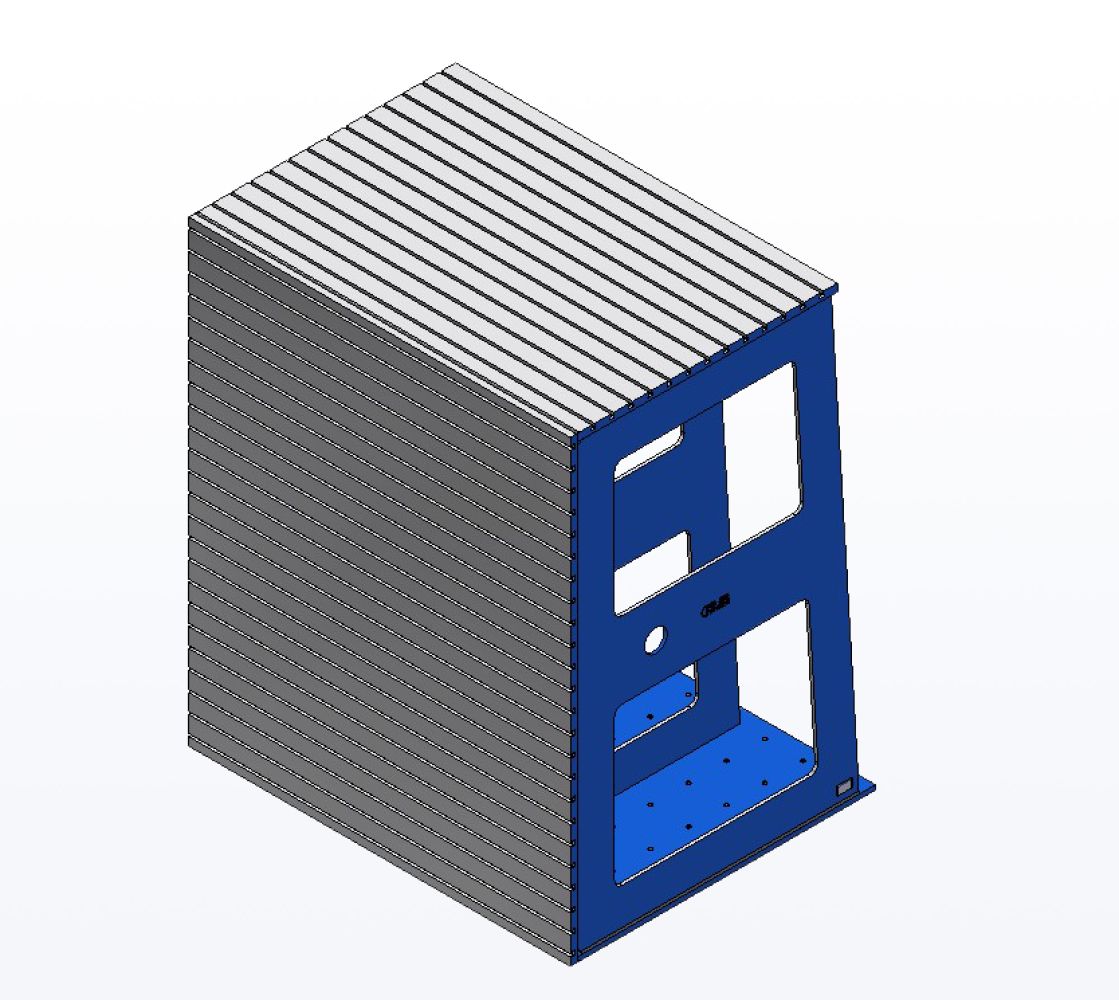

Equerres de reaction extensibles (en bas)

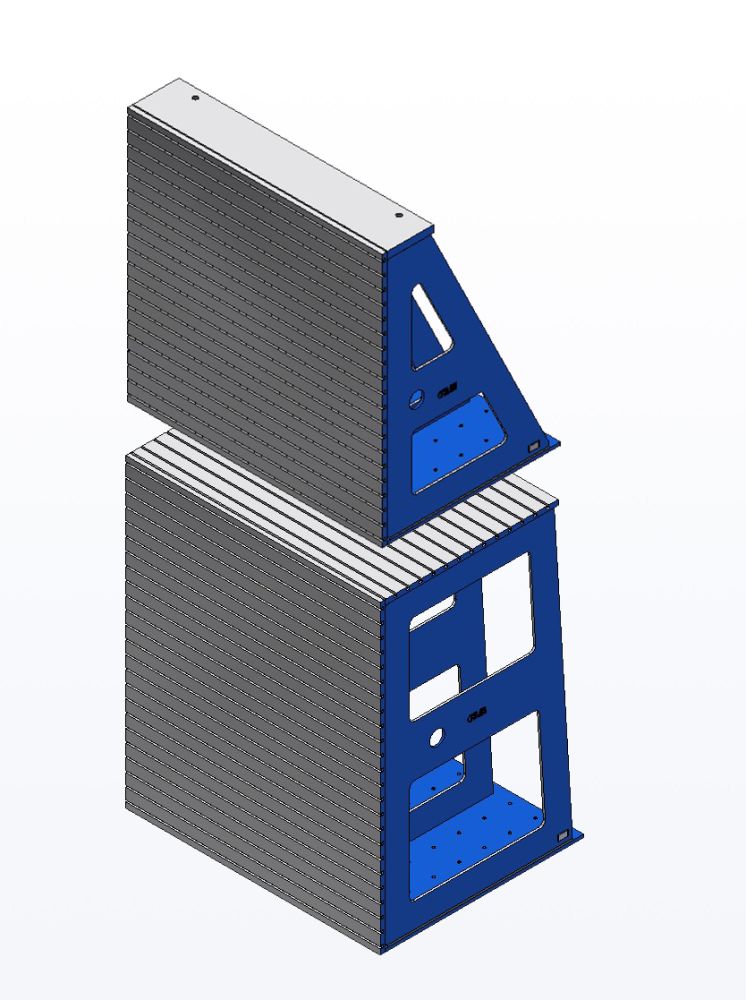

Equerres de reaction (en haut) et équerres de reaction extensibles (en bas)

MOCOKIT cubes de serrage

Longueur [mm]Largeur [mm]Hauteur [mm]Sens des
rainures en T
500500500vertical
500500750vertical
5005001000vertical
750750750vertical
7507501000vertical
7507501250vertical
7507501500vertical
100010001000vertical
100010001250vertical
100010001500vertical
100010001750vertical
125012501250vertical
125012501500vertical
125012501750vertical
125012502000vertical

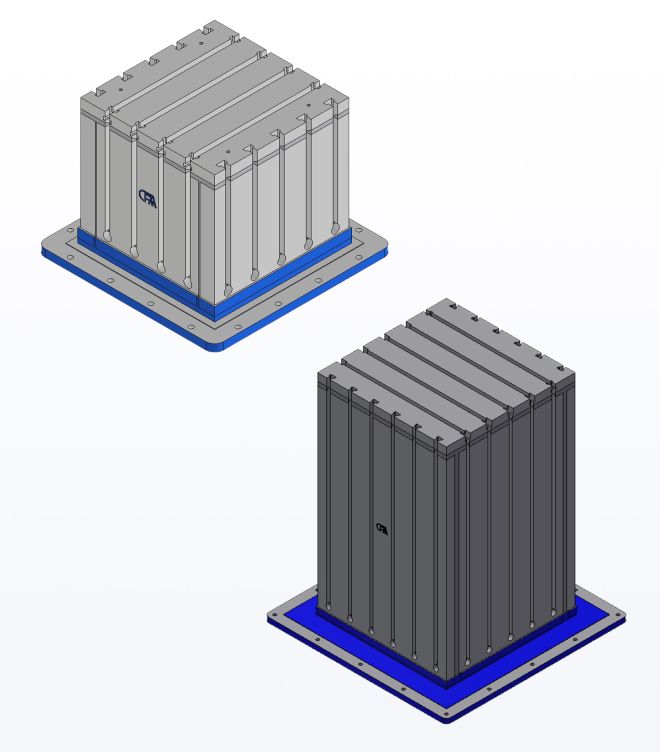

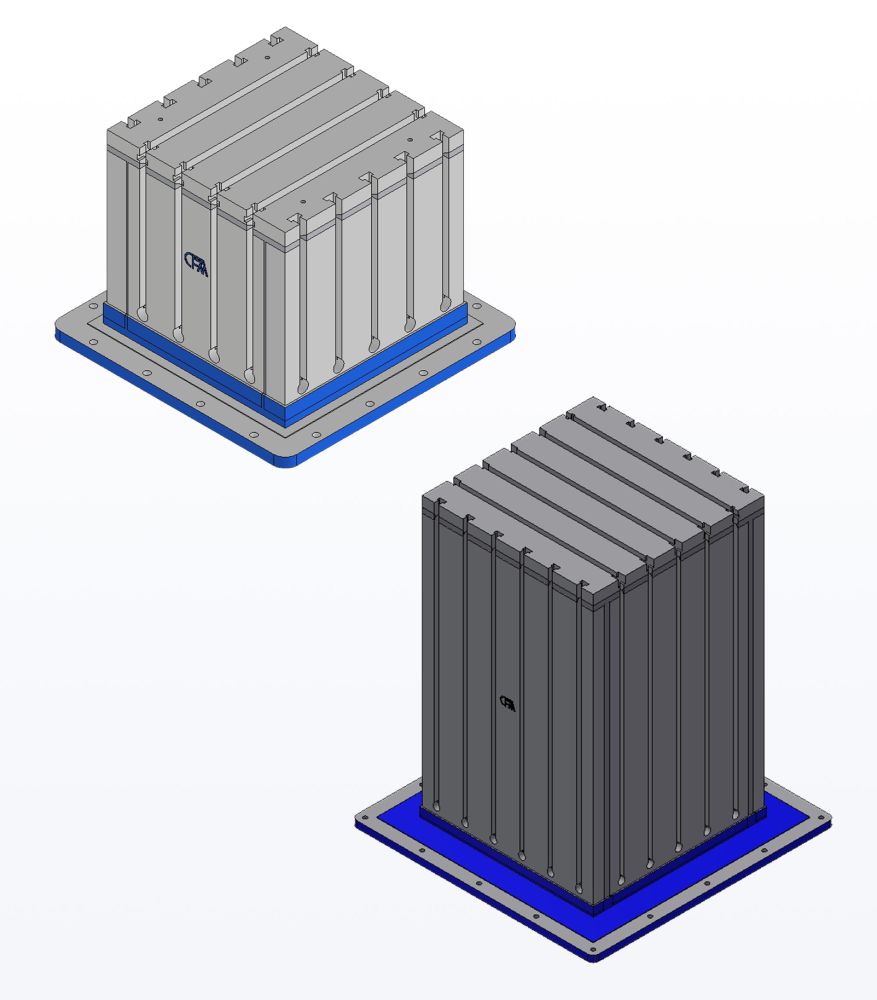

Cubes de serrage 500 x 500 x 500 mm et 750 x 750 x 1250 mm



MOCOKIT tables de reaction

Longueur [mm]Largeur [mm]Hauteur [mm]Sens des
rainures en T
10001000750horizontal
100010001000horizontal
15001000750horizontal
150010001000horizontal
15001250750horizontal
150012501000horizontal

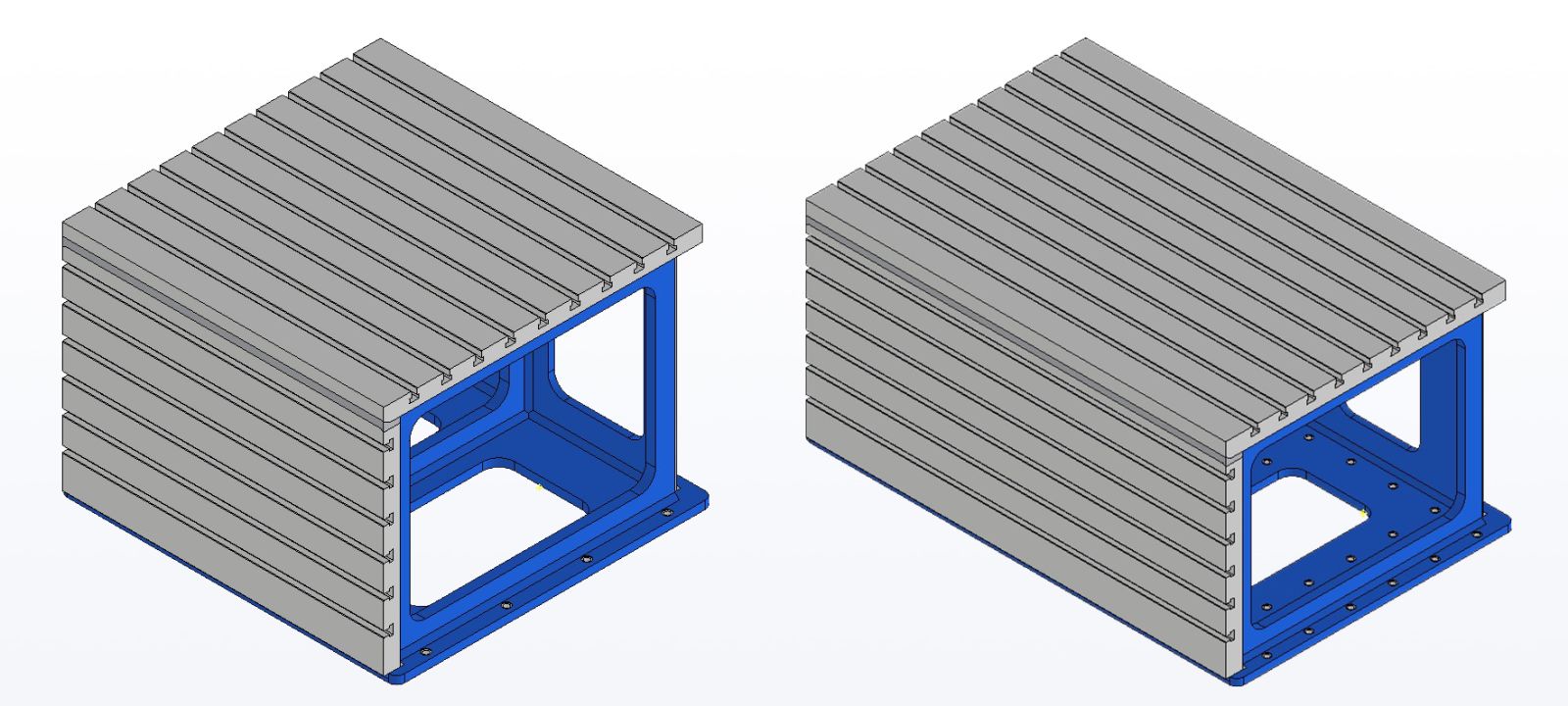

Table de reaction 1000 x 1000 x 750 mm (à gauche) et table de reaction 1500 x 1000 x 750 mm (à droite)
