Gabel-, Kardan- und Kugelgelenke
Gabelgelenke

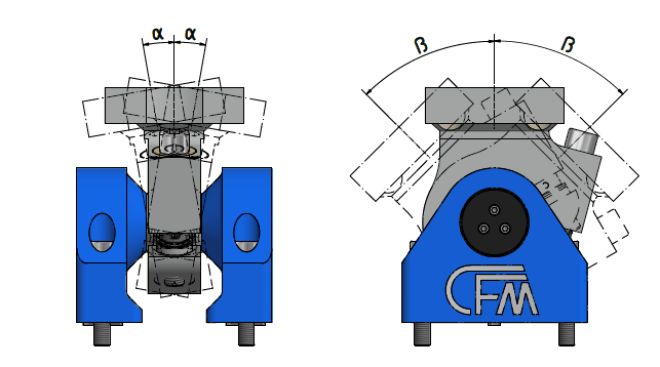

CFM Gabelgelenke der Baureihe SJ dienen dazu Zylinder und Koppelstangen mit einseitig oder beidseitig gelenkigen Lagern auszustatten um Krafteinleitungen unter verschiedenen Winkeln zu ermöglichen.
CFM Gabelgelenke der Baureihe SJ sind mit sehr hoher Steifigkeit in Axialrichtung ausgeführt um hohe Betriebsfrequenzen zu ermöglichen und auch bei Maximallasten nur minimale Verformungen aufzuweisen. Die eingesetzten sphärischen Lager sind abgedichtet,wartungsfrei und nichtmetallisch, so dass wenig Reibung und ein geringer Verschleiß auftritt. Ebenso sind die spärischen Lager austauschbar und das Lagerspiel ist ein und nachstellbar.

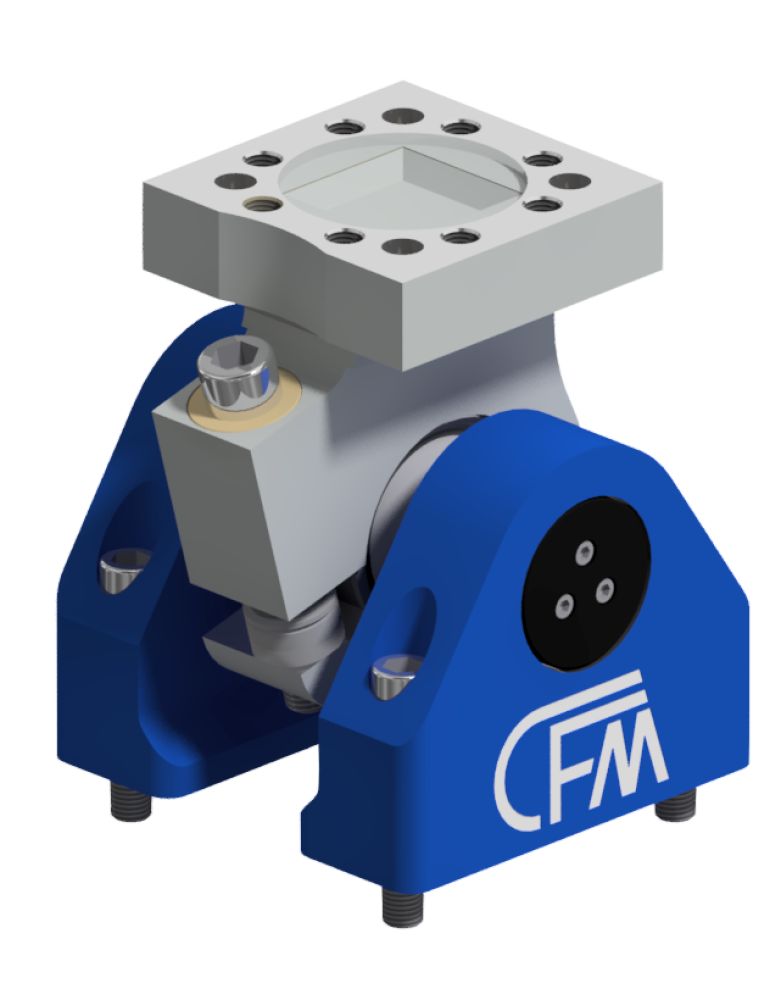

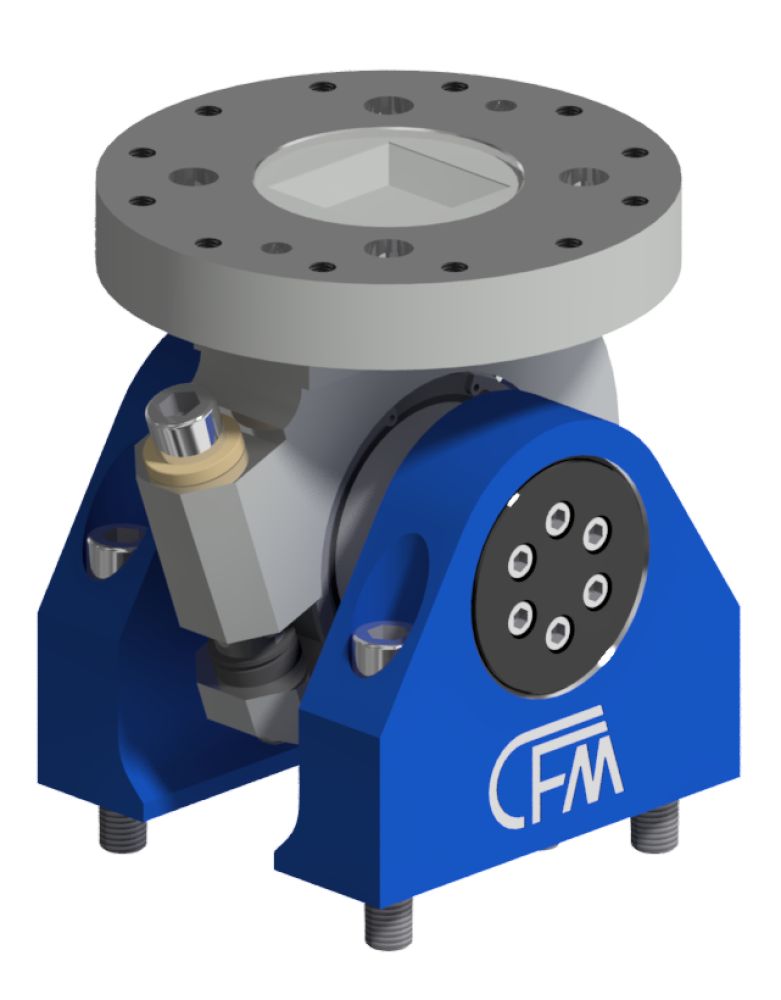

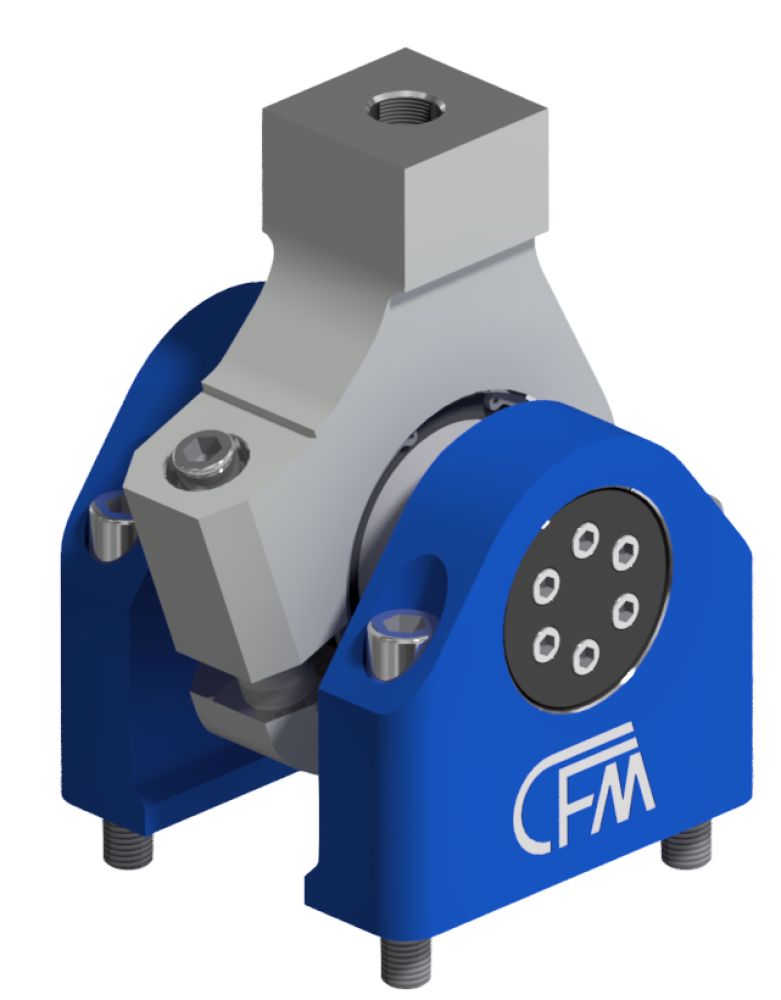

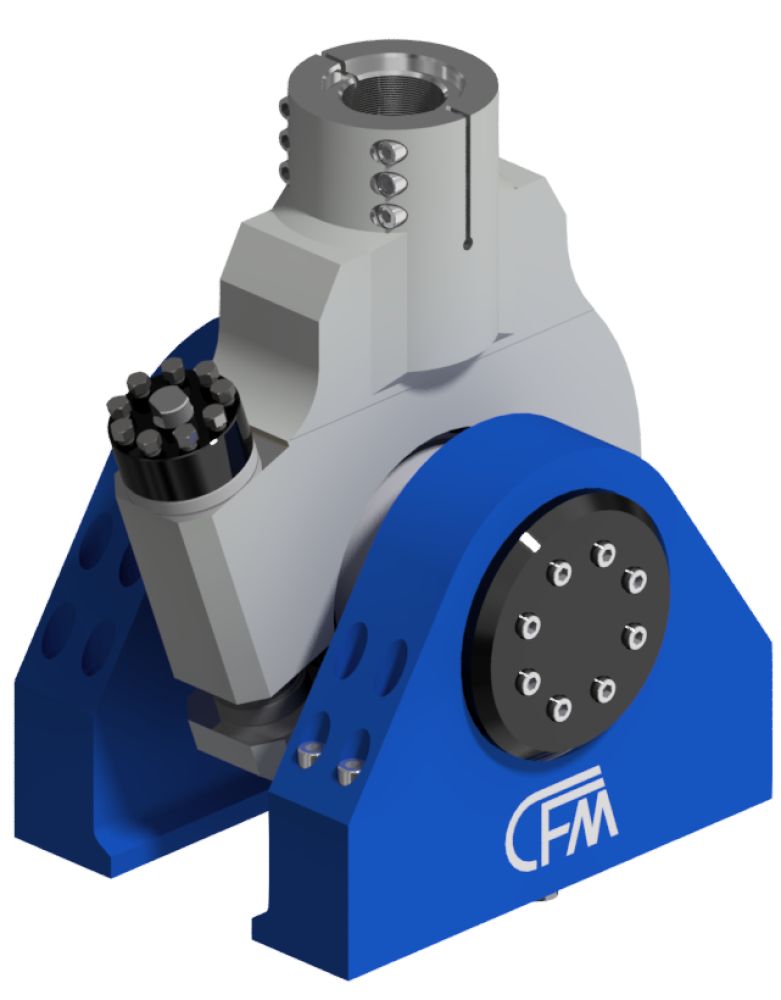

Die CFM Gabelgelenke der Baureihe SJ gibt es in den Varianten zur Fußfl anschanbindung an den Zylinder als auch die Anbindung an Kolbenstangen, Koppelstangen und Kraftmessdosen mit Zentralgewinde.
| Benennung | Typ | Kraft [kN] | Winkel Alpha [α] | Winkel Beta [β] | Gewicht [kg] | Indent-Nr. |
| CFM SJ 10 kN | - | 25 | ± 10° | ± 45° | 4,5 | 253366 |
| CFM SJ 25 kN | - | 25 | ± 10° | ± 45° | 4,5 | 253367 |
| CFM SJ 65 kN | FF | 65 | ± 10° | ± 45° | 16 | 253527 |
| CFM SJ 100 kN | FF | 100 | ± 10° | ± 45° | 34 | 253369 |
| CFM SJ 160 kN | - | 160 | ± 10° | ± 45° | 34 | 253370 |
| CFM SJ 250 kN | FF | 250 | ± 10° | ± 45° | 94 | 260662 |
| CFM SJ 250 kN | CT | 250 | ± 10° | ± 45° | 75 | 260663 |
| CFM SJ 350 kN | FF | 350 | ± 10° | ± 45° | 94 | 261024 |
| CFM SJ 350 kN | GTM-K | 350 | ± 10° | ± 45° | 95 | 261024 |
| CFM SJ 500 kN | FF | 500 | ± 10° | ± 45° | 183 | 253373 |
| CFM SJ 750 kN | FF | 750 | ± 10° | ± 45° | 264 | 253374 |
| CFM SJ 1000 kN | FF | 1000 | ± 10° | ± 45° | 318 | 253330 |
| CFM SJ 3000 kN | FF | 3000 | ± 10° | ± 45° | 3226 | 261141 |
| CFM SJ 3000 kN | RF | 3000 | ± 10° | ± 45° | 2270 | 261168 |
Kardangelenke

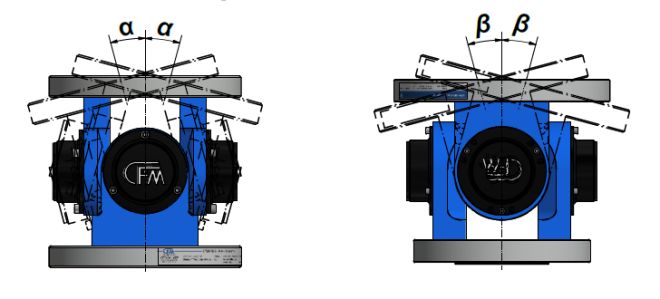

CFM Kardangelenke werden eingesetzt, wenn Schwenkwinkel bis +/- 15 ° in beiden Achsen benötigt werden. Sie sind in sehr steifer
Ausführung konstruiert und für statische und dynamische Einsätze geeignet.
Die CFM Kardangelenke sind insbesondere für hohe Kräfte ab 100 KN ausgelegt und werden bis 3000 KN gebaut. Die Lager des
Kardangelenks sind Gleitlager und spielfrei einstellbar. Sollte es zu Verschleiß kommen sind die Lager durch CFM austauschbar.

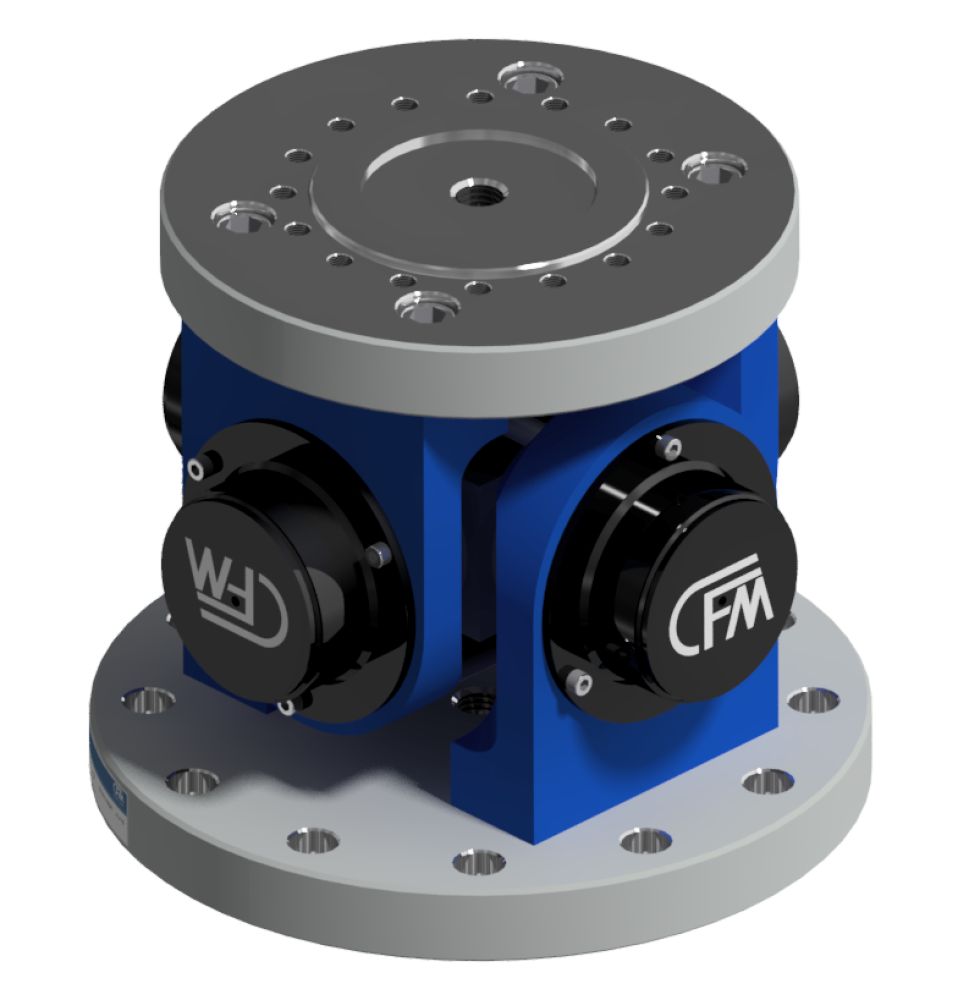

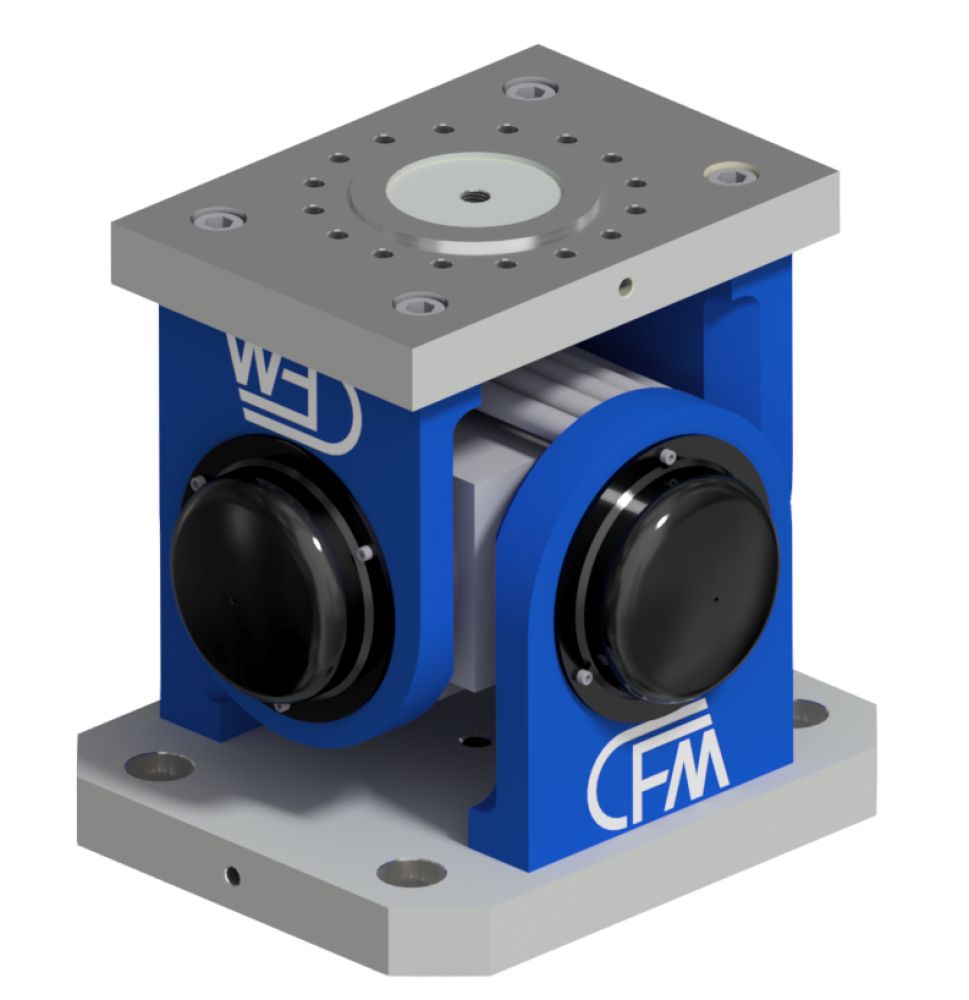

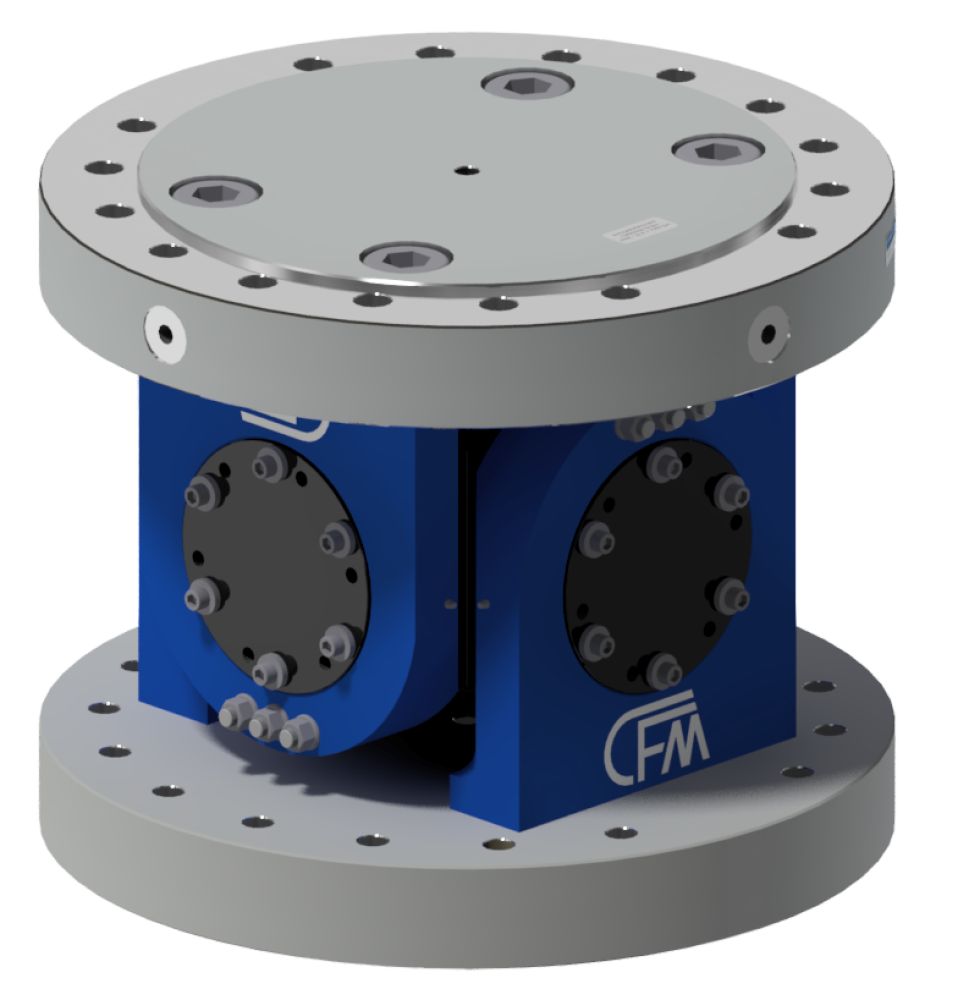

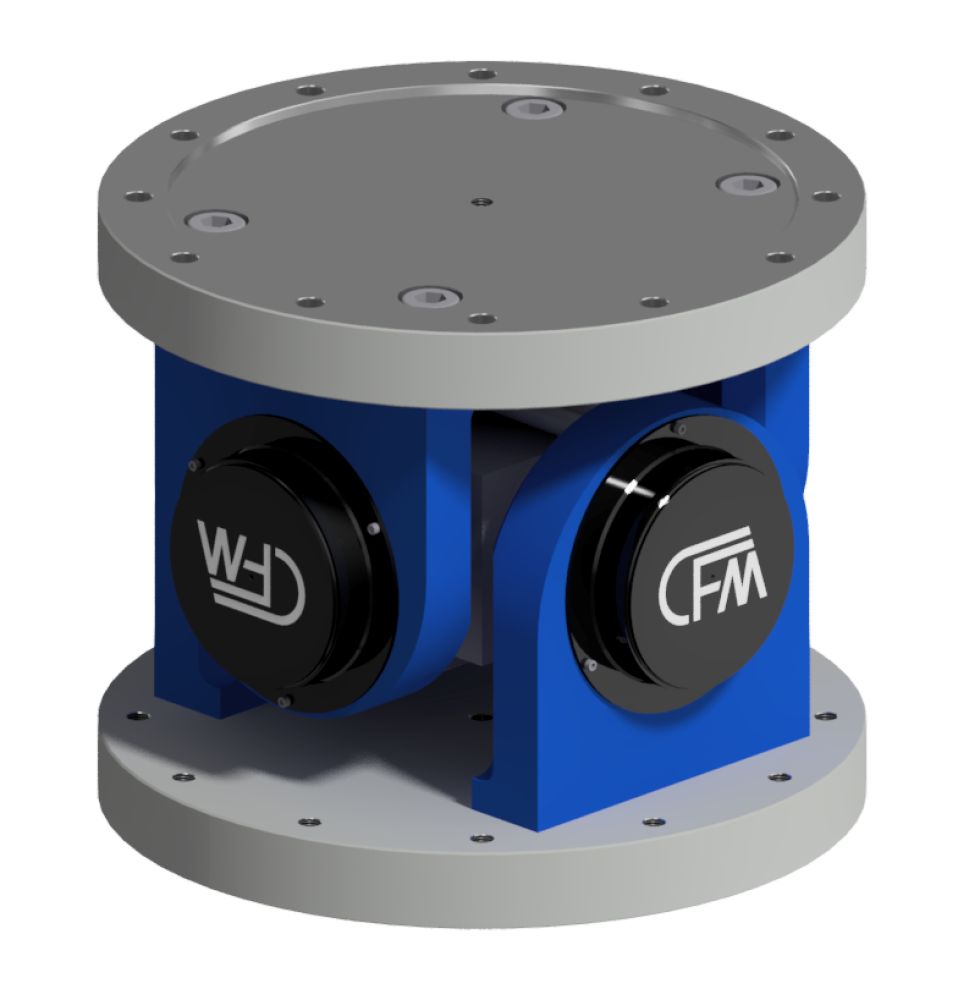

Die CFM Kardangelenke gibt es in der Ausführung mit Rundfl ansch und rechteckigem Flansch.
| Benennung | Typ | Kraft [kN] | Winkel Alpha [α] | Winkel Beta [β] | Gewicht [kg] | Indent-Nr. |
| CFM CJ 125 | STD | 125 | ± 15° | ± 15° | 30 | 261110 |
| CFM CJ 125 | KMD | 125 | ± 15° | ± 15° | 30 | 261110 |
| CFM CJ 250 | STD | 250 | ± 15° | ± 15° | 85 | 261111 |
| CFM CJ 250 | KMD | 250 | ± 15° | ± 15° | 85 | 261111 |
| CFM CJ 500 | STD | 500 | ± 15° | ± 15° | 430 | 261112 |
| CFM CJ 500 | KMD | 500 | ± 15° | ± 15° | 340 | 261112 |
| CFM CJ 750 | STD | 750 | ± 15° | ± 15° | 575 | 261113 |
| CFM CJ 750 | KMD | 750 | - | - | - | - |
| CFM CJ 1000 | STD | 1000 | ± 15° | ± 15° | 880 | 261114 |
| CFM CJ 1000 | KMD | 1000 | - | - | - | - |
| CFM CJ 2250 | STD | 2250 | ± 5° | ± 5° | 870 | 221646C |
| CFM CJ 2250 | KMD | 2250 | - | - | - | - |
Kugelgelenke
Kugelgelenke sind erforderlich...
- wenn die Kraft-Angriffspunkte am Probenkörper auf einer ebenen oder räumlichen Kurvenbahn wandern
- wenn Fluchtungsfehler im Prüfaufbau nicht zu vermeiden sind
- zum Schutze der Prüfzylinder vor auftretenden Querkräften und Biegemomenten
Die Kugelschalen sind so miteinander verspannt, dass die Kugel spielfrei und mit geringer Reibung bewegt werden kann. Deshalb eignen sich diese Gelenke zur Übertragung von Zugschwell-, Druckschwell- und Wechselbelastungen.

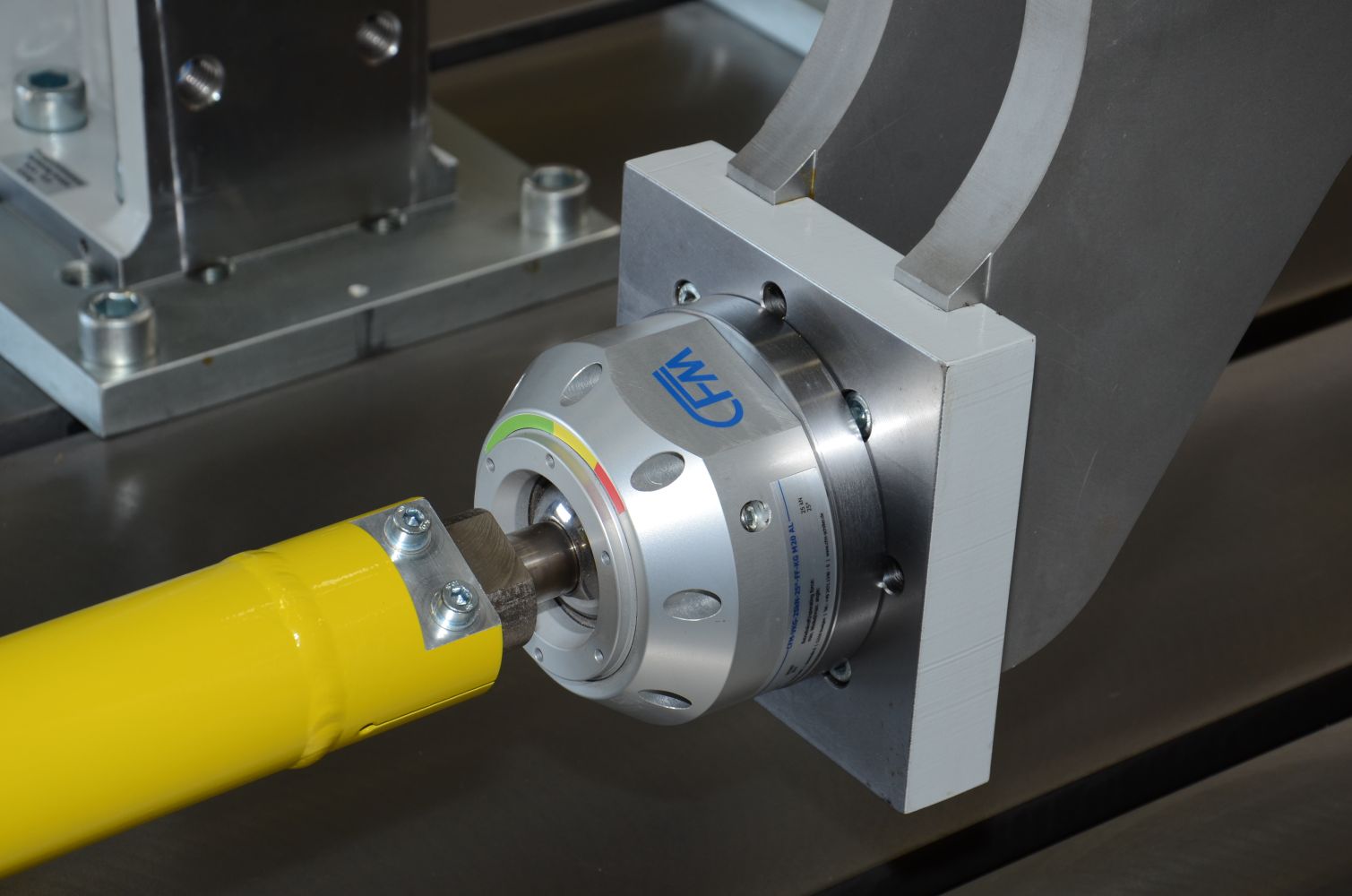

Aufbau und Funktion des CFM-Kugelgelenks mit Zentralgewinde
Das Kugelgelenk besteht aus zwei koaxial zueinander montierten, beschichteten Lagerschalen mit einer innen liegenden Kugel. Diese Kugel trägt einen Zapfen, der je nach Modell im Schwenkwinkel zwischen 15° und 25° aus der Mittellage in alle Richtungen schwenkbar ist. Der Zapfen kann – je nach Ausführung – mit Anschlusselementen für eine Koppelstange, die Kolbenstange oder den Zylinderfuß versehen werden.
CFM Kugelgelenke sind als wartungsarme Konstruktion ausgelegt. Die Minimierung des Spiels zwischen Kugel und Kugelhalbschalen erfolgt mittels eines zentralen Feingewindes wodurch ein gelegentliches Nachstellen einfach durchzuführen ist. In regelmäßigen Intervallen ist die Spielfreiheit gemäß Wartungshandbuch zu überprüfen.
