伺服控制系统

CFM的XiControl和XiMotion控制系统，用于单通道和多通道独立测试设备

系统包

一切同源

卓越的性能与丰富的经验

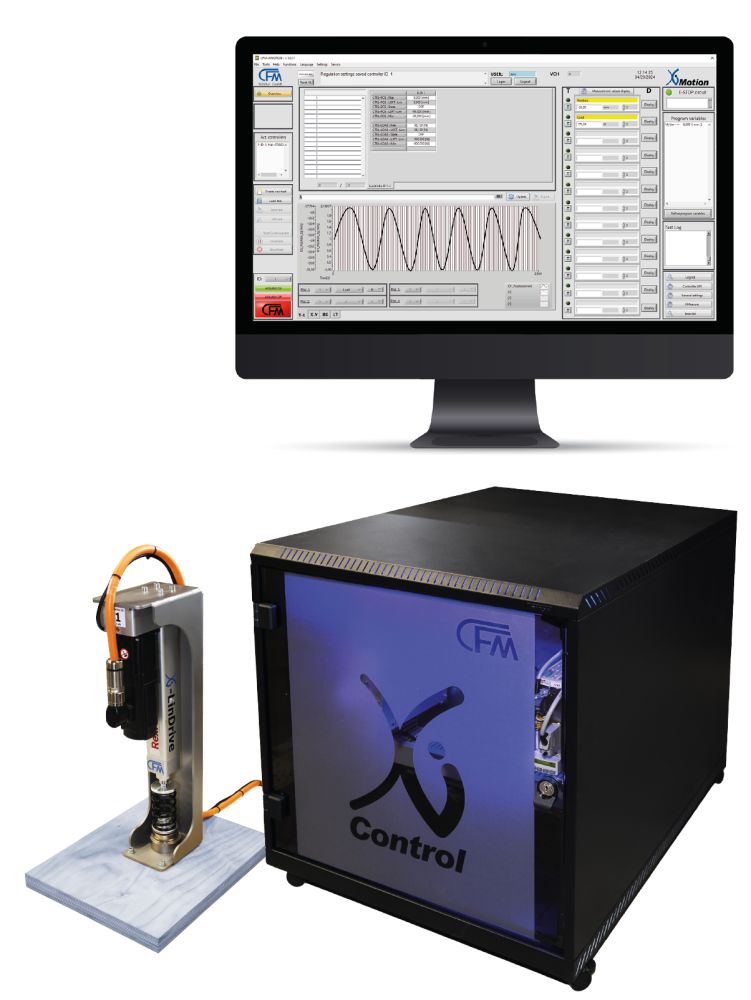

XiControl是CFM测试系统产品组合中的最新产品。这是一个直观可靠的测试解决方案包，可根据客户的要求量身定制。

XiControl可用于新部件或材料的研发，以及各个领域的加载测试验证。凭借我们在试验台设备和特种设备制造领域多年的经验，我们还可以实施研发新型测试和设备。与我们的空气弹簧系统、MOCOKIT和安装平台一起，您可以从单一来源获得完整的测试台系统。

CFM控制器技术参数:

  • 标准 I/Os: 位置和力; 8 数字 I/Os
  • 可选 I/Os: 多达 32 模拟 I/Os
  • 采样频率: 1-10 kHz
  • 测量值的分辨率: 64 bit
  • A/D转换分辨率: 24 bit

CFM测试解决方案

关于XICONTROL

XiControl是CFM测试系统产品组合中的最新产品。这是一个直观可靠的测试解决方案包，可根据客户的要求量身定制。凭借在测试台硬件及其模拟和数字控制系统方面数十年的经验，我们设计了相应的前端接口，以简化您的整个测试过程。

XICONTROL包括以下功能:

•硬件组件集成（线性作动器、传感器、其他测试设备）
•单个输入信号的缩放
•具有预设参数的多变量闭环控制系统
•针对特殊应用，可选择调整控制参数
•定义虚拟项目以执行不同的试验台构架配置
•定序定义附加测试程序设计概念
•测量数据的采集、处理和导出
•定制功能的安全接口

使用XICONTROLS的好处

由于市场上有许多存在的竞争对手，我们长期密切关注客户的需求。因此，XiControl是专门为中小型测试应用而设计的，其复杂性小且动态力低。它无缝集成到MOCOKIT系统中，也可用于升级任何品牌的现有的测试设备。不但功能广泛，而且该系统提供了成本效益高和精准测试所需的功能。CFM专门从事定制试验台工程，我们根据客户要求集成了许多可选功能。

XICONTROL的优点

•高质量开发、实施，所有组件德国总部制造
•符合您需求的经济高效的完整系统
•通过协调的软件和硬件实现最大兼容性
•采用统一软件架构的无故障通信
•精确的计量和稳健的作动器控制
•将附加硬件模块化扩展到软件中
•与新的和现有的MOCOKIT测试台完美集成

应用领域

XiMotion是一款多行业中性测试软件，非常适合用于研发和质量保证目的。常见的应用是材料研究中的拉伸和刚度测试，或汽车、航空和农业行业部件的疲劳测试。而且，该系统可用于几乎任何具有以下要求的领域。

•单轴测试，多轴测试应用可选
•动态：静态、脉冲和低动态，最高可达3 Hz
•载荷：拉伸和压力加载在10至100 kN之间
•作动器：行程在100至250毫米之间
•可提供具有不同特性的定制解决方案

线性试验作动器

XiControl是专门为机电作动器测试应用而开发的。当在具有低动态特性的中等力范围内进行测试时，这种类型的作动器比典型的液压作动器具有许多优点。无需液压油源介质供应，这大大降低了运营成本，并使您的试验台保持清洁。这些组件重量更轻，可以手动操作，在试验台配置中占用的空间更小，无须液压软管所造成的干扰更小。CFM的XiControl控制的机电作动器提供高推力和速度以及高控制精度。

作动器
力 [kn]行程 [mm]最大速度 [mm/S]
505+/- 50 / 75 /10050/100
8010+/- 50 / 75 /10050/100
10025+/- 50 / 75 /10050/100
10050+/- 100 / 15050/100
125100+/- 100 / 15025/50/100
行业案例：定制座椅试验机
行业案例：配备MOCOKIT ®万能反力架的疲劳试验机

如果我们的标准作动器规格不符合您的要求，请随时与我们联系以获得另行报价方案。我们提供来自其他供应商的不同规格的作动器，具有防水等特殊功能，或具有液压或气动作动器的替代系统。

测试软件套装

XiMotion是一款多行业中性测试软件，适用于研发和质量保证目的。XiMotion与各种CFM硬件组件以及其他制造商的现有测试平台无缝集成，用于测试。

用户友好的PC程序允许管理整个测试工作流程。功能包括作动器和传感器集成、可调作动器控制、外部组件与I/O接口的同步、定制测试序列的定义、信号处理、测量数据记录和分析、自动报告以及PLC控制硬件的可选驱动。

CFM控制器技术参数

  • 采样率: 1-10 kHz,
  • 标准 I/Os: 位置和力; 8 数字 I/Os
  • 可选 I/Os: 高达 32 模拟 I/Os 允许扩展和同步的灵活性
  • 测量值的分辨率: 64 bit
  • A/D转换分辨率: 24 bit
  • 闭环控制系统具有位置和力控制以及多变量控制模式组合的特点。预设控制特性可以针对特殊应用进行调整。

软件包

我们用户友好的XiMotion软件允许您管理测试过程中的所有相关方面。直观的GUI在一个程序中提供了所有功能。在定序器中创建测试信号是通过图形功能块实现的，不需要编程语言的知识，并且包含一个附加的测试程序设计概念。一个或多个信号可以显示在在线图表中，以增强实时分析和优化。可以将限制值设置为硬件的关键参数，以保护操作人员和试验台组件。

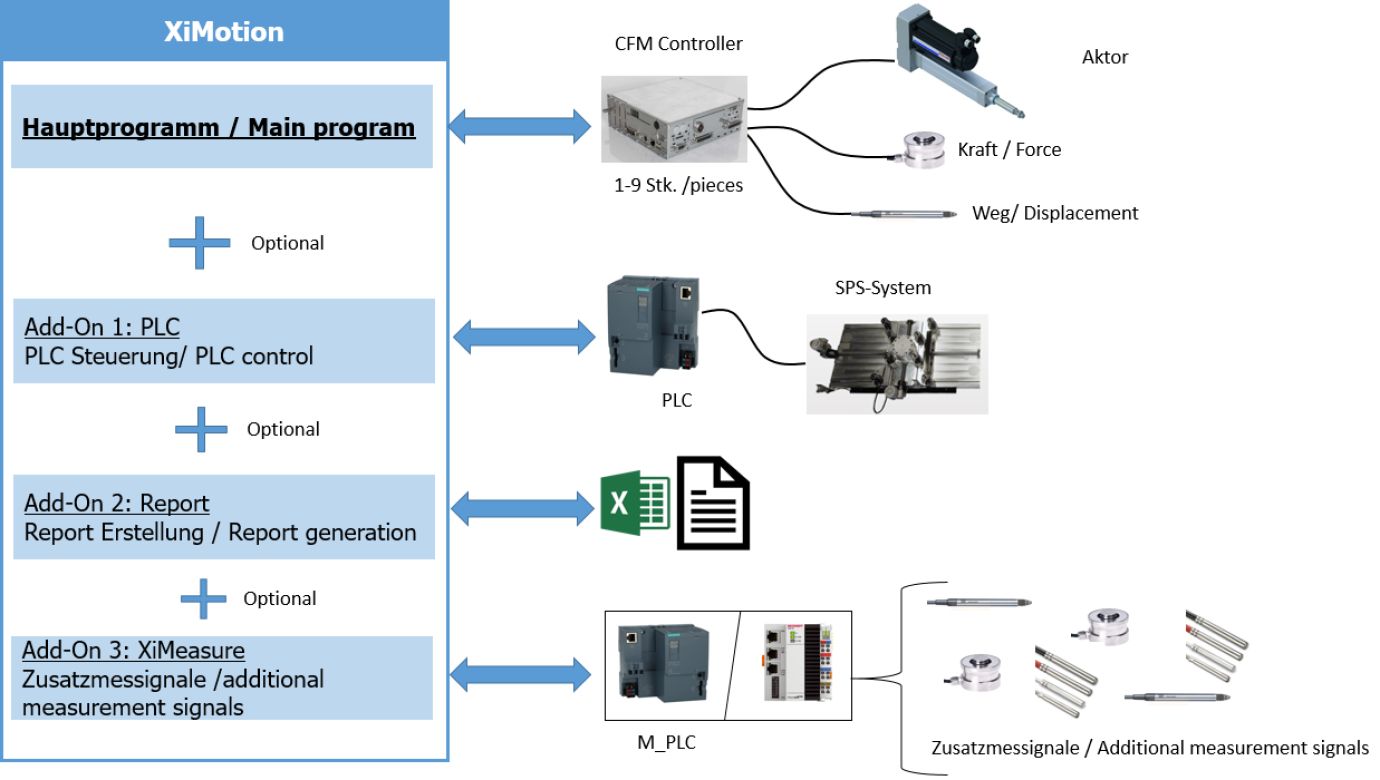

多个附加插件（见下图）可用于为您的测试过程和要求创建单独的解决方案。

定序器

通过配置和组合各种测试步骤元素，在XiMotion中生成测试序列。对于不同的控制模式，简单和复杂的作动信号都是可能的。复杂波形包括正弦、梯形、三角形和矩形信号，具有可选的频率和幅度扫描。可以实现嵌套循环结构以及基于外部信号的情况区分。不同的限制功能允许限制和监视值。测量数据记录在记录速率、变量选择、记录间隔和准时采样方面是可调的。标准分析工具可以通过客户特定的评估算法进行扩展。开放格式报告模板允许在自动报告过程中轻松（重新）配置。
