轮胎试验台

CFM在定制轮胎试验台的设计和制造方面拥有丰富的经验。以下示例显示了我们在耐久性测试、声学和力测量领域为轮胎开发生产的一些测试台。

我们很乐意在您的轮胎试验台的布局、设计和调试过程中为您提供咨询和协助——请随时与我们联系。

耐久性试验台

CFM最近开发并交付了一个用于商用车轮胎耐久性测试的试验台。在该试验台上，对直径在1000至2500毫米（39.4英寸-98.4英寸）之间、宽度不超过1000毫米的轮胎施加最大250千牛的力。速度可连续调节至160公里/小时（100英里/小时）的最大值。该试验台允许在相同的速度同时检测两个不同尺寸和不同加载力的轮胎。

轮胎声学试验台

主动控制轮胎试验台

该CFM轮胎试验台用于在转毂试验台上测量轮胎特性。

轮胎连接在试验台上，即使在操作过程中，也可以垂直移动以施加规定的车轮接触力。轮胎试验台设计为高刚性、低振动的钢结构。这允许实现大于230Hz的刚体固有频率。高性能线性导轨和电动线性驱动器可实现轮胎安装架的精确垂直调整。Z方向上的主动驱动和控制驱动器能够在轮胎和转毂之间连续、完全自动地施加高达20kN的垂直载荷。此外，轮胎试验台可以横向于转毂进行调整，以便将轮胎从转毂上完全拉回，并在转毂上的不同点施加负载。这对于具有不同覆盖物的转毂特别有利。

底板和轮胎安装架垂直轴上的液压释放弹簧锁紧缸可实现自动锁紧。通过手持控制面板或外部信号进行控制。这使得在转毂试验台上对轮胎进行高效和经济的测试成为可能。

当前Z位置由旋转轴编码器确定。力传感器在静态测试期间确定当前的垂直载荷。主动控制装置在Z方向上移动测试台，直到施加所需的负载。轮胎特性测量系统根据客户规格集成到测试台和控制系统中。

由于这些CFM轮胎测试台在大多数情况下用于声学测量试验室，我们在轮胎测试台上安装了吸音吸音板。

测量技术:
施加的力通过力传感器直接在Z线性驱动器上测量，但也可以配备3通道或6通道测量轮。

施加预载力的轮胎试验台

这种施加预载力的CFM轮胎试验台旨在在室验室环境中测试轮胎噪声。可以测试13英寸至22英寸的轮胎直径。

轮胎试验台可以用托盘搬运车移动，从而可以灵活放置试验台。配备预载力的圆锥滚子轴承的车轮适配器可以用曲柄调节高度。弹簧的设计方式使其与车辆悬架的刚度相似。它们可以在大约3000 N和7000 N之间的力下进行测试。在没有弹簧刚度的测试情况下可以禁用弹簧。束角和外倾角属性都可以调节。

车轮/轮胎试验台

用于测定车轮所受的力和检测运行作过程中的轮胎噪音

为了确立不同运行条件下车轮和轮胎系统上的结构传播和空气传播噪声，需要可调节的试验台。该试验台可调节束角和滑移角。

为了获得正确的测量结果，结构的固有频率>300 Hz。集成式空气弹簧和固定支架可为车轮适配器提供弹性支撑。此外，空气弹簧还用于连续调节轮胎载荷。在固定条件下进行测试时，试验台组件通过螺栓紧固。力传感器、测量仪器和试验样品通过定制的适配器连接到试验台上。

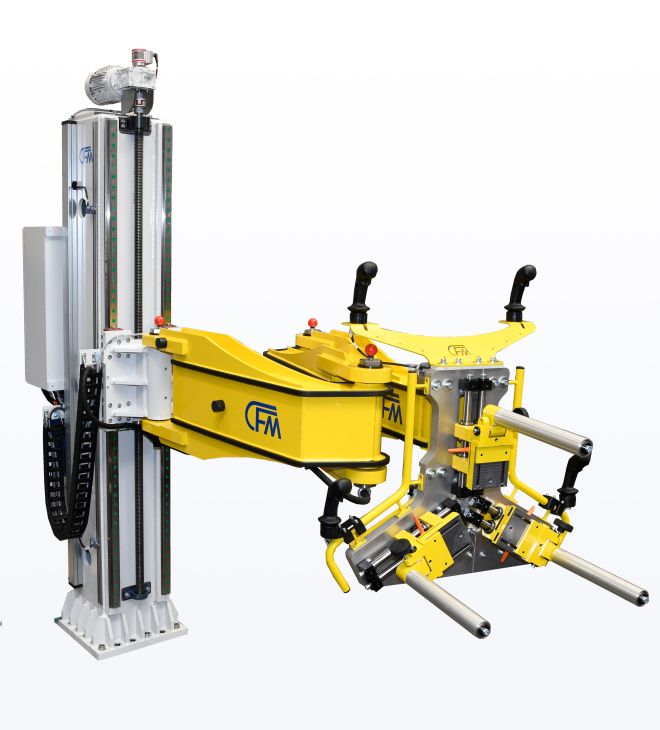

轮胎操控装卸系统

CFM轮胎操控装卸系统是专门开发的，用于装卸放置在地面上的带有轮圈的轮胎，并将其毫不费力地移动到轮胎测试台上，例如应用于MTS Flat-Trac CT plus。

CFM轮胎操控装卸系统的设计可显著减少或完全消除装载轮胎试验台时的背部和关节应变。使用CFM轮胎操控装卸系统，重量高达100公斤的车轮系统可以轻松地抓取、移动和放置在试验台上。CFM轮胎操控装卸系统的移动半径为4300毫米。

高度调节范围为1300毫米。可以拾取直径为500至910毫米的轮胎。轮胎的锁紧和高度调节是通过连接到操纵臂上的操作手柄来操作的。

作为选项，可以将操纵臂电动倾斜90°，这样轮胎也可以在水平位置被提起。
