Les plaques de serrage de CFM Schiller sont utilisées pour maintenir, positionner et fixer tous les composants nécessaires au banc d´essai. Les plaques, fabriquées dans les trois matériaux de base que sont la fonte grise, l'acier et l'acier inoxydable, peuvent être pleines ou creuses avec une structure nervurée. Les deux versions sont ancrées et scellées à des fondations pour des sollicitations dynamiques. Les plaques de serrage solides peuvent également être montées directement sur les éléments d´isolation. Dans la conception hybride, qui est en fait un corps creux entièrement rempli de béton polymère, repose directement sur des éléments à ressort. La face supérieure de la plaque de serrage est toujours pourvue de rainures en T de différentes tailles, conformément à la norme DIN 650. Celles-ci peuvent être longitudinales, transversales ou croisées. La face supérieure peut également être fabriquée avec un maillage de trous ou une combinaison individuelle de rainures en T et de trous. En ce qui concerne la forme et la taille, CFM Schiller offre des solutions spécifiques pour vos besoins. Les dimensions et les poids maximaux varient en fonction du type de plaque. Pour augmenter la zone de travail, plusieurs plaques individuelles peuvent être assemblés pour former un plateau complet de serrage ; l'assemblage est réalisé à l'aide de raccords à vis à haute résistance. En cas de fuite d'huile possible, un système de rétention d'huile est proposé pour des raisons de protection de l'environnement, dont le système de capteurs est certifié conformément à la loi sur les ressources en eau (WHG). Il se compose, entre autres, d'une gouttière hydraulique périphérique et d'un réservoir d'huile pour les grandes quantités. Les ouvertures pour le scellement et l'alignement lors d'une installation sur une fondation peuvent être étanches à l'huile pour tous les types de plaques. En outre, tous les joints entre plaques individuelles pour former un plateau complet de serrage peuvent être rendus étanches à l'huile.

Les ingénieurs de CFM se feront un plaisir de vous conseiller et choisir avec vous la plaque de serrage adéquate. La conception de votre application est soutenue par une analyse par éléments finis. Contactez-nous avec une demande détaillée pour une offre sans engagement.

Les plaques de serrage en acier sont idéales pour des charges élevées car le module d'élasticité de l'acier est supérieur à celui de la fonte grise. A côté des formes massives, les plaques sont également disponibles en constructions mécano-soudées à nervures, permettant l’absorption de forces de flexion et de torsion élevées. Une plaque de base optionnelle permet de rigidifier et de fermer l’ensemble. La taille maximale d'une plaque unitaire est de 9 000 x 3 000 x 800 mm.

Les plaques de serrage en fonte sont la solution standard économique pour les applications avec des charges normales. La fonte grise EN-GJL-250 (0,6025) se caractérise par de bonnes propriétés d'amortissement et une grande précision grâce à l'usinage mécanique de toutes les surfaces fonctionnelles. Les plaques de serrage sont fabriquées sans contrainte et sont relativement insensibles à la corrosion. Elles peuvent être produites avec une masse unitaire maximale de 25 tonnes.

Les plaques de serrage en acier inoxydable se distinguent par leur excellente résistance à la corrosion. Elles sont utilisées dans des environnements humides ou corrosifs. Elles sont également disponibles en version massive ou nervurée. Ici aussi, les nervures et la taque assurent une très bonne résistance à la flexion et à la torsion. Les dimensions maximales sont également de 9 000 x 3 000 x 800 mm.

Les plaques de serrage de conception hybride sont particulièrement adaptées à l'installation de bancs d'essai de moteurs, de transmissions et de groupes motopropulseurs. En particulier dans le domaine de la mobilité électrique, des essais sont réalisés à des vitesses extrêmement élevées sur les moteurs électriques et les composants associés. Les vibrations à haute fréquence qui en résultent sont efficacement réduites par la construction hybride très bien amortie.

Le corps de base creux du plateau hybride est en acier ou en acier inoxydable sous forme de construction soudée, selon l'application. Celui-ci est rempli d'un béton polymère très résistant et très amortissant.

Les dimensions maximales des plaques sont limitées dans la construction hybride par un poids de traitement maximal de 40 tonnes.

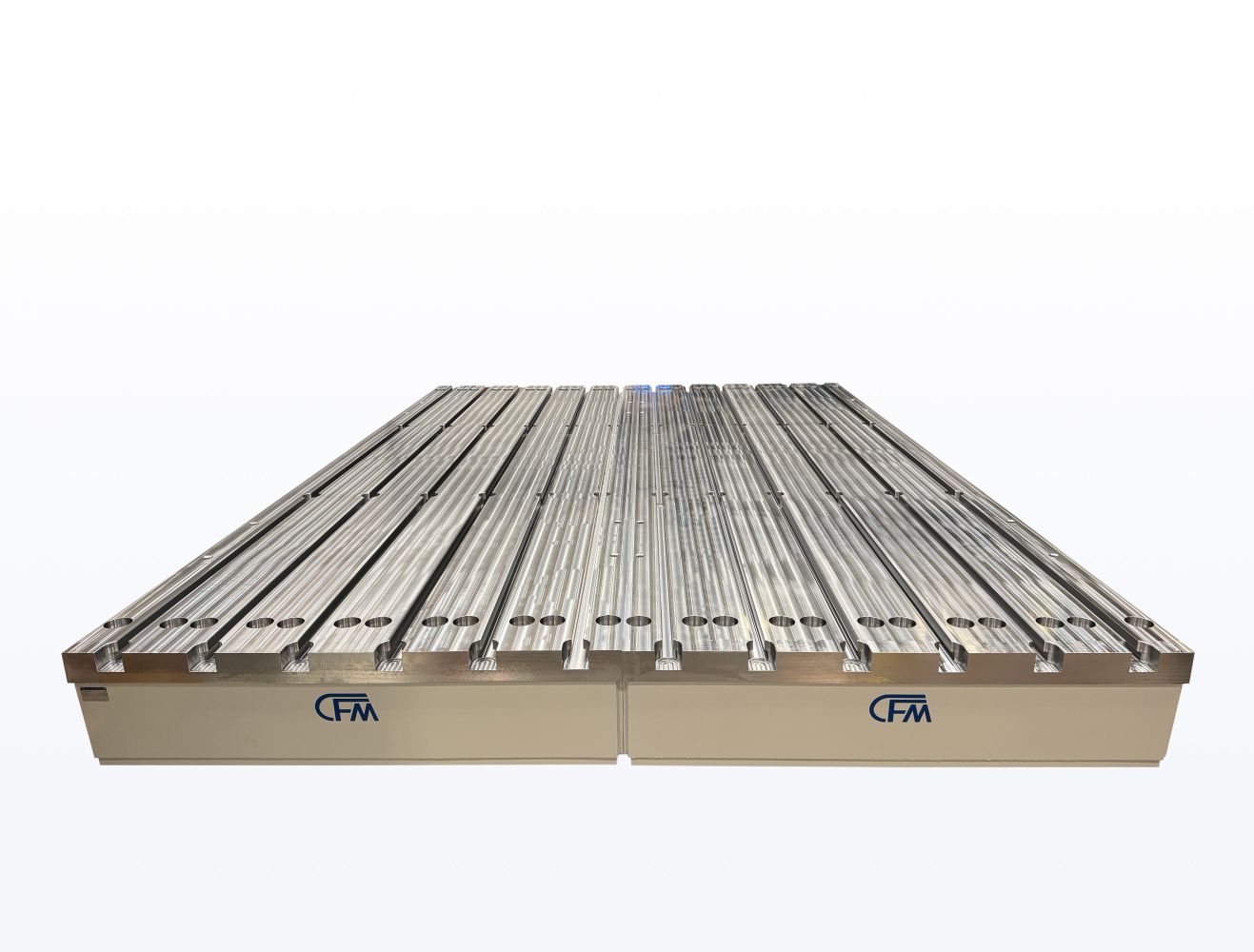

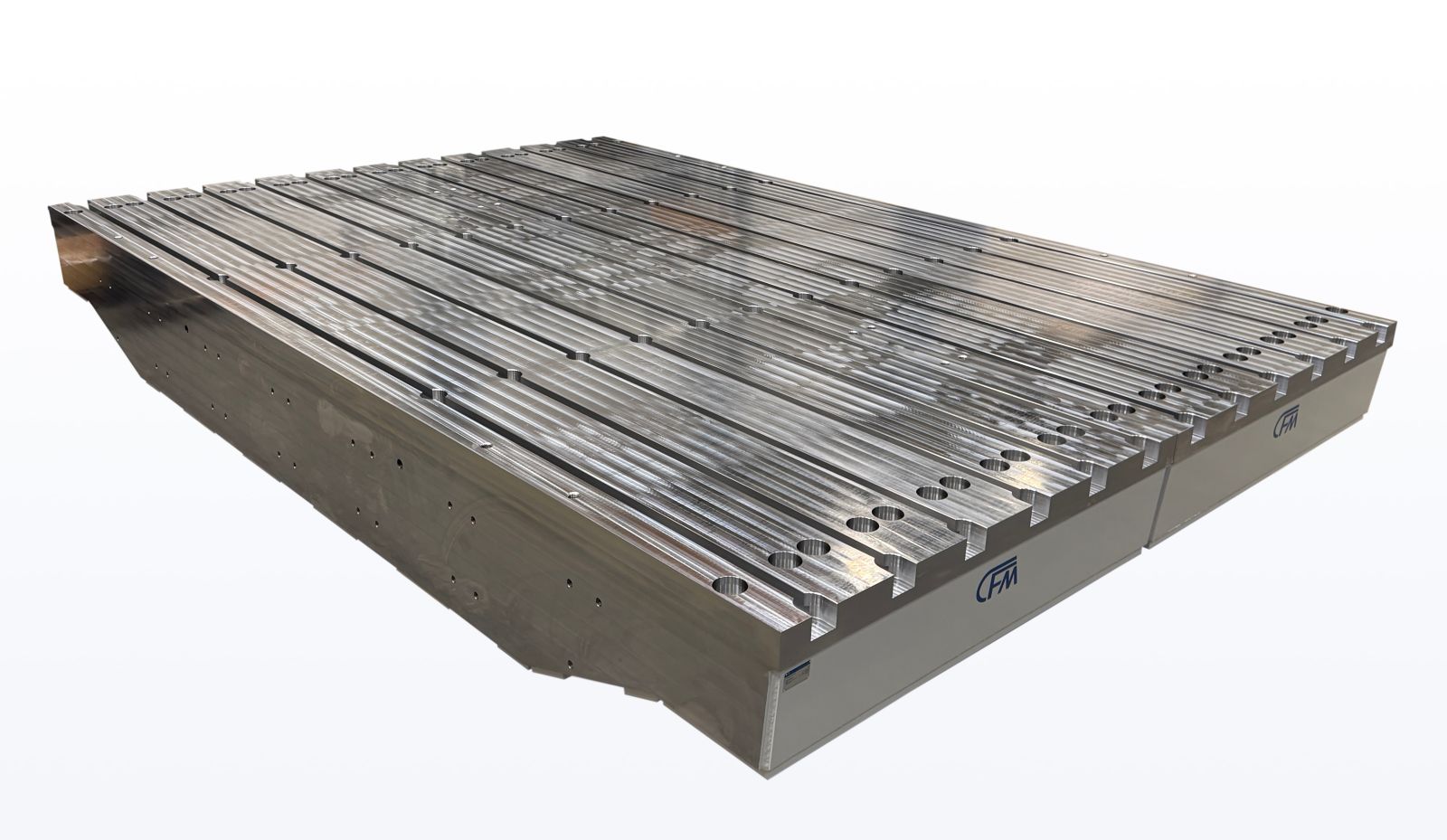

Ces plaques de serrage spéciales ont été conçues pour répondre aux normes industrielles les plus strictes. Seul l'acier permet d'atteindre les niveaux de rigidité élevés requis pour une géométrie donnée.

Grâce à leur conception à nervures rapprochées et en forme de T, ces plaques offrent une rigidité statique exceptionnellement élevée.

La surface supérieure est fraisée avec précision conformément à la norme DIN 876 / III et comporte des rainures en T selon la norme DIN 650-42 H12, offrant ainsi les conditions idéales pour des options de serrage flexibles et sûres.

Pour un montage aisé sur une plaque de base, la plaque de serrage est dotée de 24 trous traversants sur la face supérieure. Les deux côtés longs sont fabriqués exactement à angle droit par rapport à la face supérieure et sont également pourvus chacun de 24 trous traversants – ce qui est idéal pour assembler solidement plusieurs plaques entre elles.

En option, l'ensemble de la structure peut être scellé à l'aide d'un mortier d'amortissement sans retrait, via les trous de scellement prévus à cet effet. Cela permet d'augmenter considérablement l'amortissement et la rigidité – parfait pour les applications exigeantes,

Conçue, calculée, soudée, fraisée, peinte et assemblée en interne – la solution CFM clé en main pour donner vie à vos idées.
